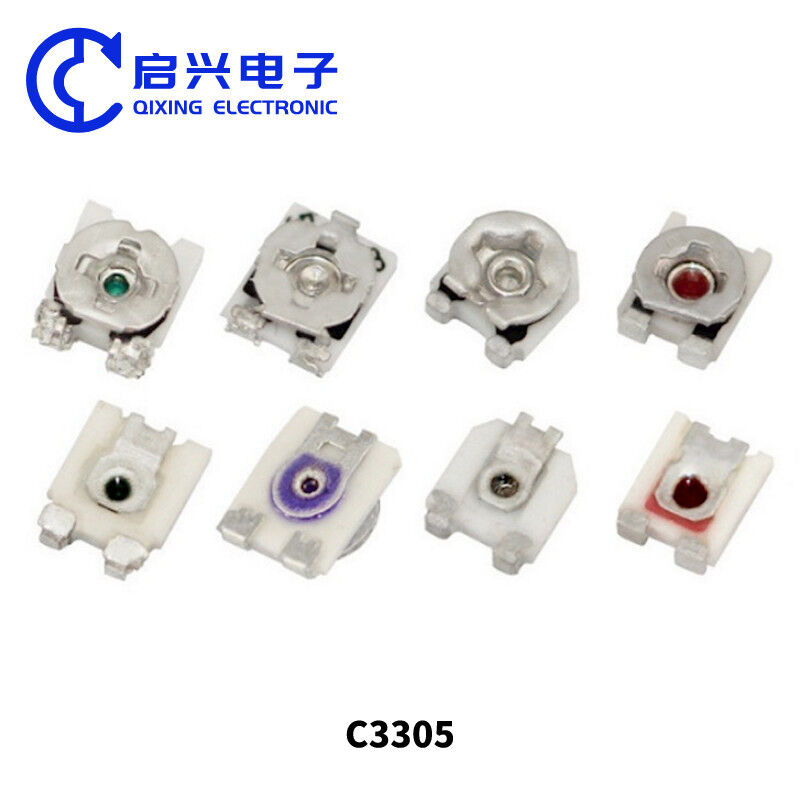

C3305 Potenziometro a trimmatore regolabile con anello singolo
C3305 Potenziometro a trimmatore regolabile con anello singolo
Key Attributes
Marchio:BONENS
Model Number:C3305
Place of Origin:Sichuan, Cina
Standard Packaging:Imballaggio in cartone
Product Summary
C3305 Patch di vetro a cerchio singolo con vetro vetrato pre-regolato Potenziometro nome del prodotto: C3305 Patch di vetro a anello singolo con vetro vetrato con potenziometro pre-regolato Patch regolabile con resistenza fine-tuning potentiometro circuiti integrati originali componenti elettronici ...
Dettagli del prodotto
Evidenziare:
Smalto in vetro ad anello singolo
,Montaggio delle patch PCB
,Gamma da 100R a 1M
Range Of Nominal Resistance:
100Ω~1MΩ
Resistance Tolerance:
±25%
Terminal Resistance:
≤ ± 1%R o 10Ω
Contact Resistance Variation (CRV):
≤ ± 2%R
Insulation Resistance:
≥ 500MΩ (100V CA)
Max Working Voltage:
50 V
Effective Electrical Travel:
≥ 210°
Rated Power:
0.1W (massimo 300V)
Temperature Range:
-55°C~125°C
TCR:
± 250x10-6/°C
Collision (390m/s2, 4000 Times):
R≤±1%R
Vibration (10-500hz, 0.75mm, 6h):
R≤±1%R, Uab/Uac≤±2%R, rottura elettrica≤100S
Temperature Variation (-55°C/30min, 125°C/30min, 5 Cycles):
R≤±2%R, Uab/Uac≤±2%R
Climate Category (iec68-2-2):
R≤± (10%R 0,1), Resistenza all'isolamento ≥ 100M
Electrical Endurance (0.5w, 1000h):
R≤± (5%R 0,1)
Mechanical Endurance (200 Cycles):
R≤± (20%R 0,5)
Steady Damp Heat (iec68-2-3, Ca, 96h):
R≤± (10%R 0,1), Resistenza all'isolamento≥100M
Total Mechanical Travel:
360
Starting Torque:
2-20mN.m.
Soldering Conditions:
240°C-260°C ((5 secondi)
Standard Pacdage:
2000 pezzi/rulli
Resistance Range:
100 ohm a 1 M
Technology:
Glassa di vetro
Mounting:
Patch per montaggio superficiale
Application:
Regolazione del circuito PCB
Descrizione di prodotto
Specifiche e Caratteristiche Dettagliate
C3305 Patch di vetro a cerchio singolo con vetro vetrato pre-regolato Potenziometro
nome del prodotto:
C3305 Patch di vetro a anello singolo con vetro vetrato con potenziometro pre-regolato Patch regolabile con resistenza fine-tuning potentiometro circuiti integrati originali componenti elettronici
Descrizione del prodotto:
Il potenziometro a chip 3x3 è composto da un corpo di resistenza e da un sistema rotante.Quando una tensione viene applicata tra i due contatti fissi della scheda PCB dal corpo della resistenza del potenzometro, la posizione del punto di contatto sul corpo della resistenza viene modificata ruotando il sistema. I parametri principali di un potenziometro a chip 3 * 3 e di una resistenza regolabile 3x3 sono il valore della resistenza,errore di regolazione della resistenzaI potenziometri a chip 3*3 sono ampiamente utilizzati in dispositivi elettronici, schede di controllo di circuito, amplificatori, strumenti,e altri prodotti che richiedono volumi di componenti più piccoliPossono essere utilizzati per il controllo del volume nei sistemi audio e radio.
Valori di resistenza del potenziometro C3305 a chip vetrato a metallo a bobina singola: 100R, 200R, 300R, 500R, 1K, 2K, 3K, 5K, 10K, 20K, 30K, 50K, 100K, 200K, 500K, 1M.
Dimensione del prodotto:
Imballaggio del prodotto
Curva di riduzione della potenza
Parametri delle specifiche:
|
rical Caratteristiche
|
Intervallo di resistenza nominale
|
100Ω~1MΩ
|
||||
|
Tolleranza alla resistenza
|
±25%
|
|||||
|
Resistenza terminale
|
≤ ± 1%R o 10Ω
|
|||||
|
Variazione della resistenza al contatto (CRV)
|
≤ ± 2%R
|
|||||
|
Resistenza dell'isolamento
|
≥ 500MΩ (100V CA)
|
|||||
|
tensione di funzionamento massima
|
50 V
|
|||||
|
Trasporti elettrici efficaci
|
≥ 210°
|
|||||
|
|
||||||
|
Caratteristiche ambientali
|
Potenza nominale
|
0.1W (max 300V)
|
||||
|
Intervallo di temperatura
|
-55°C~+125°C
|
|||||
|
TCR
|
± 250 × 10-6/°C
|
|||||
|
Collisione (390m/S2, 4000 volte)
|
ΔR≤±1%R
|
|||||
|
Vibrazione (10-500HZ, 0,75 mm, 6h)
|
ΔR≤±1%R, ΔUab/Uac≤±2%R, rottura elettrica≤100μS
|
|||||
|
Variazione di temperatura (-55°C/30 min, +125°C/30 min, 5 cicli)
|
ΔR≤±2%R, ΔUab/Uac≤±2%R
|
|||||
|
Categoria climatica (IEC68-2-2)
|
ΔR≤± (10%R+0,1Ω), Resistenza all'isolamento ≥100MΩ
|
|||||
|
Resistenza elettrica (0,25 W, 1000 h)
|
ΔR≤± (5%R+0,1Ω)
|
|||||
|
Durabilità meccanica (200 cicli)
|
ΔR≤± (20%R+0,5Ω)
|
|||||
|
Calore umido costante (IEC68-2-3, Ca, 96h)
|
ΔR≤± (10%R+0,1Ω), Resistenza all'isolamento≥100MΩ
|
|||||
|
|
||||||
|
|
Viaggio meccanico totale
|
360°
|
||||
|
Torsione di avvio
|
2-20mN.m.
|
|||||
|
Condizioni di saldatura
|
240°C-260°C ((5 secondi
|
|||||
|
Imballaggio standard
|
2000 pezzi/rulli
|
|||||
Area di applicazione:
Il potenziometro CC305 a bobina singola con vetro in vetro in metallo ha un'ampia gamma di applicazioni in vari dispositivi elettronici e circuiti, tra cui apparecchiature di comunicazione, apparecchiature audio,regolazione della potenza, circuiti di controllo e strumentazione elettronica automobilistica, apparecchiature di illuminazione, ecc.
catalogo dei prodotti:
Esistono due tipi di potenzimetri di pre-regolazione per vetro vetrato: potenzimetri a micro-regolazione a più giri e potenzimetri a micro-regolazione a singolo giro.Serie 3006, e serie 3299 per i potenziometri a regolazione preliminare per vetro in vetro metallo a più giri.con una lunghezza massima non superiore a 50 mm,
Display di fabbrica:
Siamo una fabbrica con molti anni di esperienza produttiva, dedicata a fornire ai clienti prodotti e servizi di alta qualità.Abbiamo attrezzature di produzione avanzate e un team di ricerca e sviluppo professionale, che può fornire una capacità sufficiente e accettare ordini OEM e ODM personalizzati.
La qualità dei nostri prodotti è stata ampiamente riconosciuta dai clienti, e il nostro servizio post-vendita è stato anche molto elogiato.Abbiamo fornito servizi e cooperazione a molti clienti notiAccogliamo amici da tutto il mondo per discutere la cooperazione, e forniremo il miglior servizio e prodotti per restituire la fiducia e il supporto dei clienti.
Aderiamo sempre alla filosofia aziendale di "qualità prima, cliente prima", miglioriamo costantemente la nostra qualità e il nostro livello di servizio e forniamo prodotti e servizi migliori ai clienti.Non vediamo l'ora di collaborare e di creare insieme un futuro migliore.!
FAQ:
1- Chi siamo?
Siamo basati nel Sichuan, Cina, a partire dal 2005, vendiamo al mercato interno ((70.00%), Europa occidentale ((8.00%), Nord America ((5.00%), Sud
Asia ((3.00%), Asia orientale ((3.00%), America del Sud ((2.00%), Europa meridionale ((2.00%), Europa orientale ((2.00%), Medio Oriente ((2.00%), Sud-est
Asia, Oceania, ci sono circa 51-100 persone nel nostro ufficio.
2. come possiamo garantire la qualità?
Sempre un campione di pre-produzione prima della produzione in serie;
Ispezione finale prima della spedizione.
3Cosa puoi comprare da noi?
Potenziometro, Resistore, Filtro EMI, Manopola, Interruttore
4. perché dovresti comprare da noi e non da altri fornitori?
La nostra azienda è stata fondata nel 2005 e sviluppa e produce principalmente diversi tipi di potenziometri, filtri ac ac, filtri ac ac ac, filtri ac ac ac, filtri ac ac ac, filtri ac ac ac, filtri ac ac ac, filtri ac ac ac, filtri ac ac ac ac, filtri ac ac ac ac, filtri ac ac ac ac, filtri ac ac ac ac, filtri ac ac ac ac, filtri ac ac ac ac, filtri ac ac ac ac, filtri ac ac ac ac, filtri ac ac ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, fil
E' un produttore professionale che garantisce alta qualità, migliori servizi e miglior prezzo.
5. quali servizi possiamo fornire?
Condizioni di consegna accettate: FOB, CFR, CIF, EXW, FCA;
Moneta di pagamento accettata: USD, EUR, CNY;
Tipo di pagamento accettato: T/T,L/C,,Western Union,Cash;
Lingua parlata:inglese,cinese
