Dettagli del prodotto
Luogo di origine: Cina
Marca: BONENS
Certificazione: RoHS
Numero di modello: RX24/RXG24
Termini di trasporto & di pagamento
Tipo: |
Resistenza di cassa in alluminio |
Modello: |
RX24/RXG24 |
Intervallo di potenza nominale: |
5W~500W |
Diviazione di resistenza ammissibile: |
5% |
Materiale: |
Ferita del cavo |
Coefficiente di temperatura: |
Ptc |
Intervallo di deriva della temperatura: |
≤ 300 ppm/°C |
Intervallo di temperatura di funzionamento: |
-55°C~+300°C |
Caratteristiche di potenza: |
Ad alta potenza |
forma: |
Forma di foglio piatto |
caratteristica di frequenza: |
Frequenza ultraelevata |
Tipo: |
Resistenza di cassa in alluminio |
Modello: |
RX24/RXG24 |
Intervallo di potenza nominale: |
5W~500W |
Diviazione di resistenza ammissibile: |
5% |
Materiale: |
Ferita del cavo |
Coefficiente di temperatura: |
Ptc |
Intervallo di deriva della temperatura: |
≤ 300 ppm/°C |
Intervallo di temperatura di funzionamento: |
-55°C~+300°C |
Caratteristiche di potenza: |
Ad alta potenza |
forma: |
Forma di foglio piatto |
caratteristica di frequenza: |
Frequenza ultraelevata |

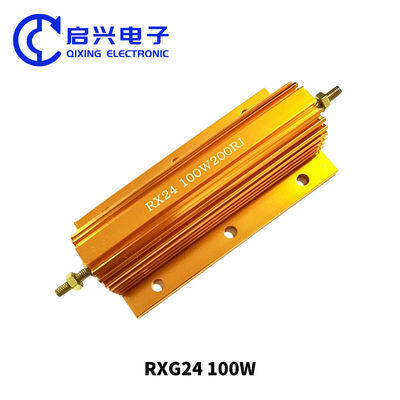

nome del prodotto
Resistenza in guscio di alluminio in oro ad alta potenza
Descrizione del prodotto
La superficie della resistenza in guscio d'alluminio dorato ha una scanalatura di dissipazione del calore, piccole dimensioni, grande potenza, resistenza alle alte temperature, forte capacità di sovraccarico, resistenza alle intemperie, alta precisione,resistenza induttiva standard bassa, alta stabilità, architettura robusta e la sua flessibilità è buona per opzioni di combinazione multiple, che favorisce la protezione meccanica e la facilità di installazione e utilizzo.
Caratteristiche
1Piccole dimensioni e alta potenza.
2Struttura robusta e elevata stabilità;
3. Conchiglia in alluminio per la dissipazione del calore, adatta per l'installazione di pannelli di dissipazione del calore.
4. moltiplicazione per compressione di pellicole in rame di silicio, buone prestazioni di isolamento;
5. Conforme ai requisiti RoHS/senza piombo
Applicazione del prodotto
Campo di applicazione delle resistenze in guscio d'alluminio in oro ad alta potenza: ampiamente utilizzate nelle industrie dell'alimentazione, del convertitore di frequenza, dell'ascensore, dell'audio sul palco e delle attrezzature di fascia alta
Dimensioni
| Stile | Unità di dimensioni: mm | ||||||||
| L1±2 | L2±1 | L3±1 | A ± 1 | B±1 | C ± 1 | E±0.3 | S±1 | H±0.5 | |
| RXG24 10w | 32 | 19 | 14 | 20 | 15.5 | 10.5 | 2 | 10 | 5 |
| RXG24 25w | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15.5 | 7 |
| RXG24 50w | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15.5 | 7 |
| RXG24 80w | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | 25 | 12 |
| RXG24 100w | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44.5 | 19.5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
| RXG24 300w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
Specificazioni tecniche
| Stile | Classificazione di potenza | Intervallo di resistenza ((Ω) | tensione di funzionamento massima ((V) | Superficie della piastra di dissipazione del calore |
(g) |
||||
| di larghezza superiore a 50 mm | senza piastra di dissipazione del calore | KAL | NKAL (non induttivo) |
KAL | NKAL (non induttivo) |
superficie (cm2) |
spessore (mm) |
||
| RXG24 10w | 10 | 8 | 0.02-6K | 0.03-2.3K | 245 | 180 | 415 | 1 | 6 |
| RXG24 25w | 25 | 13 | 0.012-15K | 0.02-5.5K | 500 | 300 | 535 | 1 | 11 |
| RXG24 50w | 50 | 10 | 0.01-40K | 0.02-12K | 1300 | 600 | 995 | 1 | 30 |
| RXG24 80w | 80 | 45 | 0.1-3.0K | 0.1-3.0K | 1500 | 1000 | 995 | 3 | 90 |
| RXG24 100w | 100 | 50 | 0.4-50K | 0.12-25K | 1900 | 1340 | 995 | 3 | 160 |
| RXG24 250w | 250 | 60 | 0.6-80K | 0.15-40K | 2500 | 1750 | 4765 | 3 | 480 |
| RXG24 300w | 300 | 70 | 0.6-90K | 0.15-50K | 2500 | 1750 | 4765 | 3 | 550 |
Caratteristiche di prestazione
| Articolo 2 | Norme | Metodi di prova |
| Sovraccarico di breve durata | ± 1% | 2.5 volte potenza/5 secondi |
| Coefficiente di temperatura | ± 200 ppm/°C | Temperatura di prova:temperatura interna: 100°C |
| Resistenza al calore della saldatura | ± 1% | Temperatura di saldatura: 350 ± 10°C, tempo: 3 secondi |
| tensione di resistenza dielettrica | Nessun guasto o flashover | 500V per 60 secondi |
| L'umidità carica la vita | ± 0,5% | Tensione nominale 1.5 ore di funzionamento,0.5 ore di disattivazione a 40±2°C, 90-95&RH per 1000h |
| Durata di carico | ± 2,0% | tensione nominale accesa per 1,5 ore,0.5 ore Spegnere a 25°C per 1000 ore |
| Soldibilità | Copertura di almeno il 95% | 235±5°C per 2±0,5 secondi |
