Dettagli del prodotto
Luogo di origine: Cina
Marca: BONENS
Certificazione: RoHS
Numero di modello: RX24/RXG24
Termini di trasporto & di pagamento
Tipo: |
Resistenza di cassa in alluminio |
Modello: |
RX24/RXG24 |
Intervallo di potenza nominale: |
5W~500W |
Diviazione di resistenza ammissibile: |
5% |
Materiale: |
Ferita del cavo |
Coefficiente di temperatura: |
Ptc |
Intervallo di deriva della temperatura: |
≤ 300 ppm/°C |
Intervallo di temperatura di funzionamento: |
-55°C~+300°C |
Caratteristiche di potenza: |
Ad alta potenza |
forma: |
Forma di foglio piatto |
caratteristica di frequenza: |
Frequenza ultraelevata |
Tipo: |
Resistenza di cassa in alluminio |
Modello: |
RX24/RXG24 |
Intervallo di potenza nominale: |
5W~500W |
Diviazione di resistenza ammissibile: |
5% |
Materiale: |
Ferita del cavo |
Coefficiente di temperatura: |
Ptc |
Intervallo di deriva della temperatura: |
≤ 300 ppm/°C |
Intervallo di temperatura di funzionamento: |
-55°C~+300°C |
Caratteristiche di potenza: |
Ad alta potenza |
forma: |
Forma di foglio piatto |
caratteristica di frequenza: |
Frequenza ultraelevata |

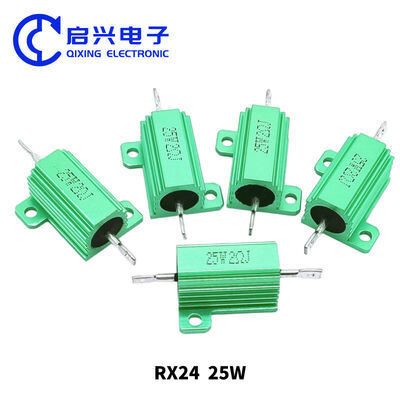

RX24 Wirewound Resistor 100w Green Aluminum Case Resistor
nome del prodotto
Resistenza Wirewound ad alta potenza 50w Resistenza in cassa in alluminio in metallo verde
Descrizione del prodotto
La superficie della resistenza in guscio d'alluminio dorato ha una scanalatura di dissipazione del calore, piccole dimensioni, grande potenza, resistenza alle alte temperature, forte capacità di sovraccarico, resistenza alle intemperie, alta precisione,resistenza induttiva standard bassa, alta stabilità, architettura robusta e la sua flessibilità è buona per opzioni di combinazione multiple, che favorisce la protezione meccanica e la facilità di installazione e utilizzo.
Caratteristiche
1Piccole dimensioni e alta potenza.
2Struttura robusta e elevata stabilità;
3. Conchiglia in alluminio per la dissipazione del calore, adatta per l'installazione di pannelli di dissipazione del calore.
4. moltiplicazione per compressione di pellicole in rame di silicio, buone prestazioni di isolamento;
5. Conforme ai requisiti RoHS/senza piombo
Applicazione del prodotto
Campo di applicazione delle resistenze in guscio d'alluminio in oro ad alta potenza: ampiamente utilizzate nelle industrie dell'alimentazione, del convertitore di frequenza, dell'ascensore, dell'audio sul palco e delle attrezzature di fascia alta
Dimensioni
| Stile | Unità di dimensioni: mm | ||||||||
| L1±2 | L2±1 | L3±1 | A ± 1 | B±1 | C ± 1 | E±0.3 | S±1 | H±0.5 | |
| RXG24 10w | 32 | 19 | 14 | 20 | 15.5 | 10.5 | 2 | 10 | 5 |
| RXG24 25w | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15.5 | 7 |
| RXG24 50w | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15.5 | 7 |
| RXG24 80w | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | 25 | 12 |
| RXG24 100w | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44.5 | 19.5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
| RXG24 300w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
Specificazioni tecniche
| Stile | Classificazione di potenza | Intervallo di resistenza ((Ω) | tensione di funzionamento massima ((V) | Superficie della piastra di dissipazione del calore |
(g) |
||||
| di larghezza superiore a 50 mm | senza piastra di dissipazione del calore | KAL | NKAL (non induttivo) |
KAL | NKAL (non induttivo) |
superficie (cm2) |
spessore (mm) |
||
| RXG24 10w | 10 | 8 | 0.02-6K | 0.03-2.3K | 245 | 180 | 415 | 1 | 6 |
| RXG24 25w | 25 | 13 | 0.012-15K | 0.02-5.5K | 500 | 300 | 535 | 1 | 11 |
| RXG24 50w | 50 | 10 | 0.01-40K | 0.02-12K | 1300 | 600 | 995 | 1 | 30 |
| RXG24 80w | 80 | 45 | 0.1-3.0K | 0.1-3.0K | 1500 | 1000 | 995 | 3 | 90 |
| RXG24 100w | 100 | 50 | 0.4-50K | 0.12-25K | 1900 | 1340 | 995 | 3 | 160 |
| RXG24 250w | 250 | 60 | 0.6-80K | 0.15-40K | 2500 | 1750 | 4765 | 3 | 480 |
| RXG24 300w | 300 | 70 | 0.6-90K | 0.15-50K | 2500 | 1750 | 4765 | 3 | 550 |
Curva di riduzione della potenza e curva di aumento della temperatura curva di riduzione della potenza e curva di riscaldamento
Curva di potenza, curva di proporzione, curva di temperatura, curva di aumento
Caratteristiche di prestazione
| Articolo 2 | Norme | Metodi di prova |
| Sovraccarico di breve durata | ± 1% | 2.5 volte potenza/5 secondi |
| Coefficiente di temperatura | ± 200 ppm/°C | Temperatura di prova:temperatura interna.100°C |
| Resistenza al calore della saldatura | ± 1% | Temperatura di saldatura:350±10°CTempo: 3 secondi. |
| tensione di resistenza dielettrica | Nessun guasto o flashover | 500V per 60 secondi |
| L'umidità carica la vita | ± 0,5% | tensione nominale accesa per 1,5 ore,0.5 ore di disattivazione a 40±2°C90-95 RH per 1000h |
| 负荷 durata di vita Durata di carico |
± 2,0% | 温度:25°C,1倍额定 lavoro tensione elettrica, tempo1000小时 (1.5小时开0.5小时关) Voltaggio nominale 1,5 ore ON,0.5 ore STOP a 25°Cper 1000 ore |
| Soldibilità | Copertura di almeno il 95% | 235 ± 5°Cper 2±0,5 secondi |
Specifica del tipo
Resistenza a fibra di alluminio in guscio d'oro ad alta potenzaDescrizione del modello di prodotto
ad esempio:RX24TM20W15RJ
| RXG24 | T | M | 20W | 15R | J |
| prodotto类别Stile | 小分类 Piccola classificazione |
modalità di installazione installazione |
功率 Potenza |
成品阻值 Valore |
誤差 Tolleranza |
| RXG24黄金 电阻 Resistenza d'oro NKAL无感金黄色 电阻 Assurdo, resistenza d'oro. |
- Cosa?单边安装孔式 Tipo di foro di montaggio a lato singolo in T |
- Cosa?端子式 Tipo di terminale M |
10W 25W 300 W |
R01 0,01Ω R10 0,1Ω 15R 15Ω 40K 40KΩ |
F ± 1% G ± 2% J ± 5% |
Imballaggio del prodotto
Catalogo dei prodotti
Resistenza luminosa a LED
nome del prodotto
Segnale di svolta LED per autoveicoli resistore di alluminio in alluminio oro resistore HID
Descrizione del prodotto
Resistenza luminosa per autoveicoli, resistenza a LED, resistenza decodificatrice HID, resistenza in cassa in alluminio, resistenza da 50 W
1Utilizzando ceramiche resistenti ad alte temperature come matrice di resistenza, ha elevate prestazioni di dissipazione del calore
2. selezionare un filo di lega di resistenza elevata, avvolgerlo secondo metodi di processo rigorosi e saldarlo su due o più terminali conduttivi,che rendono la resistenza hanno una forte resistenza all'impatto e alta stabilità. l'incapsulamento di vernice non combustibile fornisce una protezione efficace del filo di resistenza, migliorandone così la durata di vita;
3- secondo i diversi modelli di veicoli e le esigenze del cliente, assemblare fusibili a temperatura e basi di plastica in prodotti finiti.
Caratteristiche
1Le resistenze di regolazione delle automobili hanno le caratteristiche di alta potenza, piccole dimensioni, bassa temperatura e prestazioni stabili;
2Un singolo resistore può raggiungere uno o più valori di resistenza;
3La matrice di resistenza può essere selezionata in diverse forme come circolare, piatta o quadrata in base ai diversi modelli di veicoli e alle esigenze del cliente.Il filo di avvolgimento di resistenza può essere piatto o rotondo. Può essere rivestito di cartone ondulato: le basi in plastica possono essere installate e assemblate in base alle esigenze del cliente e possono essere personalizzate con più colori;
4I fusibili a temperatura con diverse temperature e requisiti possono anche essere equipaggiati in base ai clienti.
Applicazione del prodotto
Ampiamente utilizzato in diverse marche e tipi di automobili (resistenza del ventilatore automobilistico/resistenza del controllo della velocità del ventilatore/resistenza del retro del veicolo).
Specificazioni tecniche
| Modello | potenza nominale ((W) | Intervallo di resistenza (Ω) | Resistenza Tolleranza (%) |
coefficiente di temperatura ((×10- 6/°C) |
tensione di isolamento (V) |
Tensione massima di sovraccarico (V) |
|||||||||||||
| di larghezza superiore a 50 mm | senza piastra di dissipazione del calore | ||||||||||||||||||
| RX24 | 5 | 3 | 0.0121KΩ | F ((± 1%) J ((±5%) |
± 100 ± 50 |
1000 | 1500 | ||||||||||||
| 10 | 8 | 0.010~1.5KΩ | |||||||||||||||||
| 20 | 12.5 | 0.012~7.5KΩ | |||||||||||||||||
| 30 | 15 | 0.012~10KΩ | |||||||||||||||||
| 50 | 20 | 0.010~15KΩ | |||||||||||||||||
| RXG24 | 75 | 45 | 0.012~20KΩ | 2000 | 3000 | ||||||||||||||
| 100 | 50 | 0.012~24KΩ | |||||||||||||||||
| 150 | 55 | 0.012~30KΩ | |||||||||||||||||
| 200 | 55 | 0.012~36KΩ | |||||||||||||||||
| 250 | 60 | 0.012~39KΩ | |||||||||||||||||
| 300 | 75 | 0.010~47KΩ | |||||||||||||||||
| 500 | 200 | 0.010~51KΩ | |||||||||||||||||
Caratteristiche di prestazione
| 项目Articoli | 标准值Standard | 测试方法Metodi di prova |
| 短时间过负荷 (questioni di breve durata) Sovraccarico di breve durata |
△R≤±(2%R0+0,05Ω) | 增加10倍额定功率的电压或最高阻阻值并计算每度的阳值变化率 Per aumentare la tensione di 10 volte la potenza nominale o la resistenza più alta e il tasso di variazione della resistenza di ciascun calcolo |
| 温度系数 Coefficiente di temperatura |
± 300 PPM/°C | 实验温度:室温+100°C Temperatura di prova; temperatura interna di 100°C |
| 耐热性 resistenza al calore Resistenza al calore della saldatura |
△R≤±(1%R0+0,05Ω) | temperatura: 350±10°C, tempo: 3 secondi Temperatura di saldatura: 350 ± 10 °C, tempo: 3 secondi |
| 温度 ciclo Cicli di temperatura |
△R≤±(5%R0+0,05Ω) | Mettete 30 minuti a - 55°C e poi 10 minuti e 15 minuti a + 25°C e poi Posizionare per 30 minuti a +275°C, poi posizionare per 10-15 minuti a +25°C, con 5 cicli In 55 DEG C quando posizionato per 30 minuti e poi a +25C posizionato 10-15 minuti, e poi in +275 DEG C quando posizionato 30 minuti, e poi a +25 C posizionato 10-15 minuti,un totale di 5 cicli |
| 耐湿负荷 resistenza all'umidità L'umidità carica la vita |
△R≤±(5%R0+0,05Ω) | 温度:40±2°C, relativa umidità:90-95%,1倍额定工作电压,时间 1000 ore (un'ora e mezza) tensione nominale accesa per 1,5 ore,0.5 ore di disattivazione a 40±2°C, 90-95 & RH per 1000 ore" |
| 耐温负荷 durata di vita Durata di carico della resistenza alla temperatura |
△R≤±(5%R0+0,05Ω) | Pressione elettrica fissa o massima di lavoro da applicare al serbatoio a temperatura variabile da 70 ± 2°C a temperatura variabile da 2 °C a 2 °C 共1000小时 ((通1.5小时,断0.5小时) Nel riquadro di temperatura e umidità costanti 70 DEG + o - 2 C è applicata la tensione nominale o la tensione massima di funzionamento (la tensione inferiore) per un totale di 1000 ore (1,5 ore,0.5 ore) |
| - Si può usare. Soldibilità |
吃锡 superficie 95% o più Copertura di almeno il 95% |
La temperatura è di 245 ± 3°C, il tempo di 2 ± 0,5 secondi è di 245 ± 3°C per 2-3 secondi. |
| 断续过负荷 - 断续过负荷 - 断续过负荷 Sovraccarico intermittente |
△R≤±(1%R0+0,05Ω) | 4 volte la tensione elettrica fissa o la tensione elettrica di carico massimo ininterrottamente ridotto (preferibilmente minore) test1sec, stop25sec, ciclo 10000 + 200 volte 4 volte la tensione nominale o la tensione di carico intermittente massima (la più bassa) per testare un secondo, fermare 25 secondi.loop 10000+200 volte |
| 引出端强度 Resistenza alla trazione terminale |
△R±(2%R0+0,1Ω) | 拉力10N Tensione 10N |
| resistenza al fuoco Resistenza alle fiamme |
Non c'è fiamma evidente Non c'è un fuoco evidente. |
Diviso in 5,10, 16 volte potenza + carico di scambio 5 minuti Rispettivamente, secondo 5, 10,16 volte la potenza più carico CA per 5 minuti |
Specifica del tipo
Resistenza di alluminio per alloggiamento di lampada per auto Resistenza a LED da 20W per esempio:RX24TM20W15RJ
| RXG24 | T | M | 20W | 15R | J |
| prodotto类别Stile | 小分类 Piccola classificazione |
modalità di installazione installazione |
功率 Potenza |
成品阻值 Valore |
誤差 Tolleranza |
| RXG24汽车电阻 Resistenza dell'automobile |
- Cosa?单边安装孔式 Tipo di foro di montaggio a lato singolo in T |
- Cosa?端子式 Tipo di terminale M |
10W 25W 300 W |
R01 0,01Ω R10 0,1Ω 15R 15Ω 40K 40KΩ |
F ± 1% G ± 2% J ± 5% |
Siamo una fabbrica con molti anni di esperienza produttiva, dedicata a fornire ai clienti prodotti e servizi di alta qualità.Abbiamo attrezzature di produzione avanzate e un team di ricerca e sviluppo professionale, che può fornire una capacità sufficiente e accettare ordini OEM e ODM personalizzati.
La qualità dei nostri prodotti è stata ampiamente riconosciuta dai clienti, e il nostro servizio post-vendita è stato anche molto elogiato.Abbiamo fornito servizi e cooperazione a molti clienti notiAccogliamo amici da tutto il mondo per discutere la cooperazione, e forniremo il miglior servizio e prodotti per restituire la fiducia e il supporto dei clienti.
Aderiamo sempre alla filosofia aziendale di "qualità prima, cliente prima", miglioriamo costantemente la nostra qualità e il nostro livello di servizio e forniamo prodotti e servizi migliori ai clienti.Non vediamo l'ora di collaborare e di creare insieme un futuro migliore.!
FAQ:
1- Chi siamo?
Siamo basati nel Sichuan, Cina, a partire dal 2005, vendiamo al mercato interno ((70.00%), Europa occidentale ((8.00%), Nord America ((5.00%), Sud
Asia ((3.00%), Asia orientale ((3.00%), America del Sud ((2.00%), Europa meridionale ((2.00%), Europa orientale ((2.00%), Medio Oriente ((2.00%), Sud-est
Asia, Oceania, ci sono circa 51-100 persone nel nostro ufficio.
2. come possiamo garantire la qualità?
Sempre un campione di pre-produzione prima della produzione in serie;
Ispezione finale prima della spedizione.
3Cosa puoi comprare da noi?
Potenziometro, Resistore, Filtro EMI, Manopola, Interruttore
4. perché dovresti comprare da noi e non da altri fornitori?
La nostra azienda è stata fondata nel 2005 e sviluppa e produce principalmente diversi tipi di potenziometri, filtri ac ac, filtri ac ac ac, filtri ac ac ac, filtri ac ac ac, filtri ac ac ac, filtri ac ac ac, filtri ac ac ac, filtri ac ac ac ac, filtri ac ac ac ac, filtri ac ac ac ac, filtri ac ac ac ac, filtri ac ac ac ac, filtri ac ac ac ac, filtri ac ac ac ac, filtri ac ac ac ac, filtri ac ac ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, filtri ac, fil
E' un produttore professionale che garantisce alta qualità, migliori servizi e miglior prezzo.
5. quali servizi possiamo fornire?
Condizioni di consegna accettate: FOB, CFR, CIF, EXW, FCA;
Moneta di pagamento accettata: USD, EUR, CNY;
Tipo di pagamento accettato: T/T,L/C,MoneyGram,Western Union,Cash;
