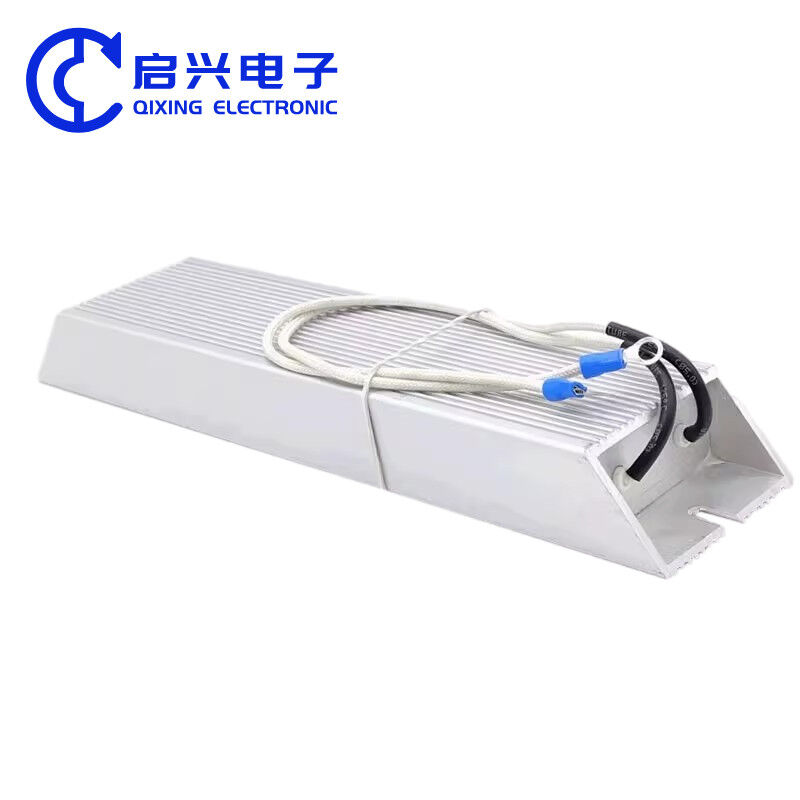

Resistore di rigenerazione con guscio in alluminio trapezoidale RXLG IP00 e IP33
Resistore di rigenerazione con guscio in alluminio trapezoidale RXLG IP00 e IP33
Key Attributes
Marchio:BONENS
Model Number:RXLG
Place of Origin:Sichuan, Cina
Standard Packaging:Imballaggio in cartone
Product Summary
Resistenza di frenata con guscio in alluminio trapezoidale RXLG 60W 80W 100W 150W NOME PRODOTTO Resistenza di frenata 150W resistenza con guscio in alluminio resistenza convertitore di frequenza INTRODUZIONE AL PRODOTTO Resistenza con guscio in alluminio trapezoidale RXLG, nota anche come resistenza ...
Dettagli del prodotto
Evidenziare:
Grado IP00 IP33
,Resistore di rigenerazione
,Scocca trapezoidale in alluminio
Rated Power Range:
60w~2000w
Operating Voltage Range:
< 1,5 kV
Rated Resistance Range:
0.1Ω~100KΩ
Highest Withstand Pressure:
di potenza superiore a 1000 V
Highest Precision:
1%
IP Rating:
IP00/IP33
Vibration:
1.5g
Temperature Drift Range:
≤ 400 ppm/°C
Working Temperature Range:
-55°C+275°C
Wiring:
filo / piombo / inserto
Type:
Rigenerazione guscio trapezoidale in alluminio
Protection Rating:
IP00/IP33
Power Range:
60w-2000w
Resistance Range:
Da 0,1 ohm a 100K ohm
Descrizione di prodotto
Specifiche e Caratteristiche Dettagliate
Resistenza di frenata con guscio in alluminio trapezoidale RXLG 60W 80W 100W 150W
NOME PRODOTTO
Resistenza di frenata 150W resistenza con guscio in alluminio resistenza convertitore di frequenza
INTRODUZIONE AL PRODOTTO
Resistenza con guscio in alluminio trapezoidale RXLG, nota anche come resistenza di frenata, resistenza di rigenerazione, resistenza di carico, resistenza di scarica, resistenza di freno, resistenza ad alta potenza, resistenza di scarica, ecc.
La resistenza di freno con guscio in alluminio RXLG adotta un guscio in lega di alluminio ad alta dissipazione di calore e materiale resistente alle alte temperature come matrice di resistenza, riempimento con alta isolazione e materiale non combustibile, e il substrato di resistenza è strettamente combinato con il filo di resistenza e il guscio metallico, che ha alta stabilità e conducibilità termica. Ha rapida dissipazione del calore, resistenza alle vibrazioni, alta potenza e forte resistenza al sovraccarico, dimensioni ridotte, facile installazione, aspetto gradevole, adatto per ambienti di controllo industriale difficili, ed è un prodotto di supporto ideale per l'elettronica di potenza. È ampiamente utilizzato nei freni degli inverter, ascensori, laminatoi, gru, macchine per il filo, e test di invecchiamento del carico
DESCRIZIONE MATERIALE PRODOTTO
Resistenza scorrevole regolabile di scarica di carico di invecchiamento ad alta potenza a tubo di porcellana RX20
| Guscio esterno | Buona dissipazione del calore, adatta per l'installazione su dissipatore di calore, alta isolazione, struttura di saldatura a fusione completa, installata sul substrato dovrebbe avere effetto di assorbimento del calore, con struttura di stampaggio ecologica, componenti a bassa reattività senza avvolgimento induttivo |
| Filo conduttore | Filo di costantana o filo di lega nichel-cromo, a seconda del valore di resistenza |
| Materiali del nucleo | Ceramica o porcellana di talco a seconda delle dimensioni fisiche |
| Dissipatori di calore | La lavorazione è fine, l'avvolgimento è uniforme, l'uso di rivestimenti inorganici e l'isolamento è durevole. Supera la biografia |
CARATTERISTICHE PRODOTTO
Caratteristiche della resistenza con guscio in alluminio trapezoidale RXLG:
1. Dimensioni ridotte, alta potenza, elevata capacità di sovraccarico, buona dissipazione del calore, resistenza agli agenti atmosferici, resistenza alle vibrazioni·
2. Facile da installare a stretto contatto, facile da attaccare al dissipatore di calore. È adatto per l'uso in ambienti esigenti e difficili
3. La resistenza con guscio in alluminio trapezoidale serie RXLG è realizzata con un guscio in lega di alluminio ad alta dissipazione di calore
4. Materiale di riempimento completamente sigillato in resina siliconica resistente alle alte temperature e fumo di silice, non tossico e inodore. Protezione ambientale, verde e sicuro
5. Lo scheletro del filo di resistenza avvolto è in ceramica. Il filo elettrolitico è realizzato in costantana e nichel-cromo. Garantisce resistenza al calore, resistenza alle alte temperature, prestazioni stabili e lunga durata
CARATTERISTICHE ELETTRICHE
Il guscio in alluminio ha buone prestazioni di dissipazione del calore, resistenza agli agenti atmosferici, resistenza alle vibrazioni, facile da installare a stretto contatto, facile da attaccare ai dissipatori di calore, ed è adatto per l'uso in ambienti esigenti e difficili.
DIMENSIONI PRODOTTO
| Potenza Potenza |
Dimensioni/Dimension(mm) | |||||||||
| PP ±2 |
B±2 | C±1 | D±1 | E±1 | F±1 | Cablaggio 2 (mm) |
Terminale | Intervallo di resistenza Resistenza |
Immagine 60W |
|
| 115 | 96 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩPictureB | 800W | |
| 140 | 121 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800W | |
| 165 | 135 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800W | |
| 190 | 171 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800W | |
| 215 | 185 | 40 | 2.5 | 5.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800W | |
| 165 | 135 | 60 | 30 | 2.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800W | |
| 215 | 185 | 60 | 30 | 2.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800W | |
| 265 | 235 | 60 | 30 | 2.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800W | |
| 335 | 305 | 60 | 30 | 2.5 | 30 | 2.5-5S | 0.1 | ΩPictureBΩPictureB | 800W | |
| 400 | 382 | 61 | 59 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩPictureBΩPictureB | CURVA DI AUMENTO TEMPERATURA SUPERFICIALE |
| 400 | 382 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩPictureBΩPictureB | CURVA DI AUMENTO TEMPERATURA SUPERFICIALE |
| 450 | 432 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩPictureBΩPictureB | CURVA DI AUMENTO TEMPERATURA SUPERFICIALE |
| 485 | 467 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩPictureBΩPictureB | CURVA DI AUMENTO TEMPERATURA SUPERFICIALE |
| 650 | 632 | 50 | 108 | 5.5 | 30 | 2.5 | 3.5-10S | 0.1 | ΩPictureBΩPictureB | CURVA DI AUMENTO TEMPERATURA SUPERFICIALE |
CURVA DI DERATING
A
PPAREA DI APPLICAZIONE
1. La resistenza con guscio in alluminio trapezoidale RXLG viene utilizzata come resistenza di frenata per proteggere l'inverter e il servo dal danno della potenza rigenerativa del motore
2. La resistenza con guscio in alluminio trapezoidale RXLG viene utilizzata come carico fittizio in apparecchiature elettroniche di potenza come generatori e sistemi inverter per testare gli indicatori di prestazione dell'apparecchiatura
3. Le resistenze con guscio in alluminio trapezoidale RXLG sono utilizzate come resistenze di campionamento, resistenze di limitazione di corrente, resistenze di avviamento, resistenze di scarica, resistenze di carica, resistenze di rigenerazione e resistenze di ripristino in apparecchiature elettroniche di potenza
4. La resistenza con guscio in alluminio trapezoidale RXLG viene utilizzata come elemento di limitazione di corrente o elemento divisore di tensione nel circuito di inverter, servo, alimentatore e altre apparecchiature per regolare e stabilizzare corrente e tensione
IMBALLAGGIO PRODUZIONE
Le resistenze di freno in alluminio RXLG sono confezionate singolarmente in cartoni
Codice identificazione prodotto finito
RXLG
| 200 | 50R | J | L | Categoria prodotto |
| Potenza nominale | Resistenza | Precisione | Cablaggio | Serie RXLG (guscio in alluminio trapezoidale) |
| 50=50W | 100=100W R1=0.1Ω |
100R=100Ω F=±1% |
G=±2% H=±3% J=±5% K=±10% T = filo |
L = cavo P = inserto *Note: RXLG 200W 50Ω ±5%, modello: RXLG-200-50RJ-L; bassa induttanza, aggiungere la lettera N nel modello, ad esempio: N RXLG-200-50RJ |
Resistenze consigliate per l'uso
Si consiglia di lasciare un margine di potenza di 1,5 volte per la resistenza nell'uso del circuito, ad esempio la tensione del circuito è 100V, la corrente è 0,01A, la potenza calcolata: P = 100 * 0,01 = 1W, a questo punto la resistenza non può utilizzare 1W, calcolare 1 * 1,5 = 1,5W, non esiste una resistenza da 1,5W, quindi è necessaria una resistenza da 2W
PROFILO AZIENDALE
Sichuan Qixing Electronics Co., Ltd. è un'azienda professionale impegnata nello sviluppo, produzione e vendita di potenziometri, resistenze, filtri, manopole per potenziometri, interruttori a banda e condensatori. Siamo stati fondati nel 2005 e abbiamo molti anni di esperienza nella produzione. La sede della nostra azienda si trova nel distretto di Wenjiang, città di Chengdu, provincia di Sichuan, Cina.
Siamo una fabbrica con molti anni di esperienza nella produzione, dedicata a fornire ai clienti prodotti e servizi di alta qualità. Disponiamo di attrezzature di produzione avanzate e di un team di ricerca e sviluppo professionale, in grado di fornire capacità sufficienti e di accettare ordini personalizzati OEM e ODM.
La qualità dei nostri prodotti è stata ampiamente riconosciuta dai clienti e anche il nostro servizio post-vendita ha ricevuto ampi elogi. Con molti anni di esperienza nella produzione, abbiamo fornito servizi e collaborazioni a molti clienti noti. Diamo il benvenuto ad amici da tutto il mondo per discutere di cooperazione e forniremo i migliori servizi e prodotti per ricambiare la fiducia e il supporto dei clienti.
Aderiamo sempre alla filosofia aziendale "qualità prima, cliente prima", miglioriamo costantemente la nostra qualità e il livello di servizio, e forniamo prodotti e servizi migliori ai clienti. Attendiamo con impazienza la vostra collaborazione e creiamo insieme un futuro migliore
FAQ:
1. chi siamo?
Siamo basati nel Sichuan, Cina, a partire dal 2005, vendiamo al mercato interno (70,00%), Europa occidentale (8,00%), Nord America (5,00%), Sud
Asia (3,00%), Asia orientale (3,00%), Sud America (2,00%), Europa meridionale (2,00%), Europa orientale (2,00%), Medio Oriente (2,00%), Sud-est
Asia (2,00%), Oceania (1,00%). Ci sono circa 51-100 persone nel nostro ufficio.
2. come possiamo garantire la qualità?
Sempre un campione di pre-produzione prima della produzione di massa;
Ispezione finale sempre prima della spedizione;
3. cosa puoi comprare da noi?
Potenziometro, Resistenza, Filtro EMI, Manopola, Interruttore
4. perché dovresti comprare da noi e non da altri fornitori?
La nostra azienda è stata fondata nel 2005, che sviluppa e produce principalmente diversi tipi di potenziometri, filtri di rumore ac dc,
e resistenze di potenza in ceramica ed è un produttore professionale che garantisce alta qualità, migliori servizi e miglior prezzo.
5. quali servizi possiamo fornire?
Termini di consegna accettati: FOB, CFR, CIF, EXW, FCA;
Valuta di pagamento accettata: USD, EUR, CNY;
Tipo di pagamento accettato: T/T, L/C, , Western Union, Contanti;
Lingue parlate: Inglese, Cinese
