nome prodotto
Potenziometro rotativo per amplificatore audio a collegamento singolo RV17 B1K B10K B50K con interruttore e volume regolabile, 5 pin
descrizione prodotto
Valore di resistenza totale: 500 Ω -1M Ω
Tolleranza del valore di resistenza totale: ± 20%
Tipi di caratteristiche di impedenza: A, B, C, D
Rumore: Inferiore a 100mV a 20 mmc
Impedenza di isolamento: Maggiore di 10M Ω a DC 250V
Tensione di tenuta: 1 minuto a AC 250V
Valore di resistenza residua: Terminale 1-2: Inferiore a 10 Ω Terminale 2-3: Inferiore a 10 Ω
Errore di sincronizzazione (connessione doppia): -40dB~0dB ± 3dB
Tensione nominale
Lineare B: 10mm, 15mm: AC 100V 20mm, 25mm: AC 200V 30mm: AC 250V
Altre linearità: 10mm, 15mm: AC 50V 20mm, 25mm: AC 150V 30mm: AC 200V
Potenza nominale (singola/doppia)
Lineare B: 10mm, 15mm: 0.05W/0.025W 20mm, 25mm: 0.1W/0.05W 30mm: 0.2W/0.1W
Altre linearità: 10mm, 15mm: 0.025W/0.012W 20mm, 25mm: 0.05W/0.025W 30mm: 0.1W/0.05W
proprietà meccaniche
Forza: 5-200 gf.cm
Forza di rilascio centrale: 10-400 gf.cm
Resistenza di arresto: Minimo 3.0Kgf.cm (dal livello base a un punto di 2mm)
Quantità di scuotimento orizzontale della manopola scorrevole: Massimo 2 (2xL)/20mm (L: lunghezza del livello su entrambi i lati)
Resistenza orizzontale a spinta-tiro: Minimo 3.0 Kgf per 5 secondi
Prestazioni di durata
Durata di rotazione: 10000 Cicli
Caratteristiche del prodotto

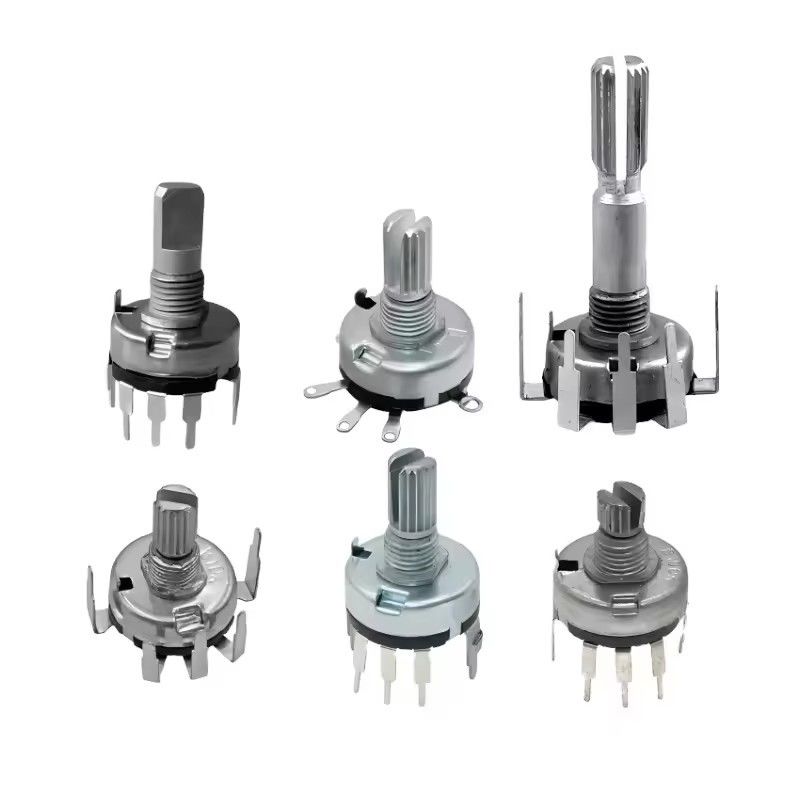

Il potenziometro a film di carbonio V17 con interruttore è un potenziometro ad alte prestazioni, multifunzione, affidabile e di lunga durata. Il potenziometro a film di carbonio RV17 con interruttore è ampiamente utilizzato in varie apparecchiature elettroniche, come apparecchiature audio, apparecchiature di comunicazione, strumenti, elettrodomestici, ecc.
Dimensioni del prodotto
Parametri di specifica
| ARTICOLO |
SPECIFICA |
Elettrico
Caratteristiche |
Intervallo di temperatura |
-10°C~100°C |
| Potenza nominale |
Curva B: 0.1W
Altra curva B: 0.05W |
| Tensione operativa massima |
Curva B: AC 200V
Altro che B: AC 150V |
| Intervallo di resistenza |
1KΩ~2MΩ |
| Tolleranza di resistenza ammissibile |
±20% |
| Rumore rotazionale |
≤47mV |
| Resistenza terminale |
R≥250KΩ 0.1%R max
250KΩ>R>10KΩ 20Ωmax
10KΩ≥R 100max |
| Legge di resistenza |
A,B,C |
| Resistenza del contatto dell'interruttore |
Inferiore a 20mΩ |
| Dielettrico |
AC500V, 1 minuto |
| Resistenza di isolamento |
Maggiore di 50MΩ a DC500V |
| Potenza di commutazione nominale |
DC12V 1A |
| Temperatura dello stagno di saldatura |
235°C±5°C≤3s |
Meccanico
Caratteristiche |
Coppia di rotazione |
7~40 mN.m(70~400gf.cm) |
| Angolo di rotazione totale |
260°±5° |
| Vita dell'interruttore |
10.000 volte |
| Vita rotativa |
10.000 cicli |
| Resistenza dello stopper dell'albero |
3Kgf.cm/min |
| Resistenza a spinta-tiro |
70 N |
| Forza/coppia di lavoro dell'interruttore |
50~300gf.cm |
| Angolo di lavoro dell'interruttore |
30°±10° |
area di applicazione:
Il potenziometro a film di carbonio RV17 con interruttore è ampiamente utilizzato nella regolazione del volume, nella regolazione della velocità, nelle apparecchiature elettroniche, nelle comunicazioni, nell'elettronica, nei trasporti, nelle apparecchiature mediche, negli elettrodomestici, negli strumenti di prova, nelle apparecchiature di alimentazione e in altri campi.
