Sensore d'angolo di potenziometro in plastica conduttiva WDD35D-4 1K 2K 5K10K 0,1%

nome del prodotto

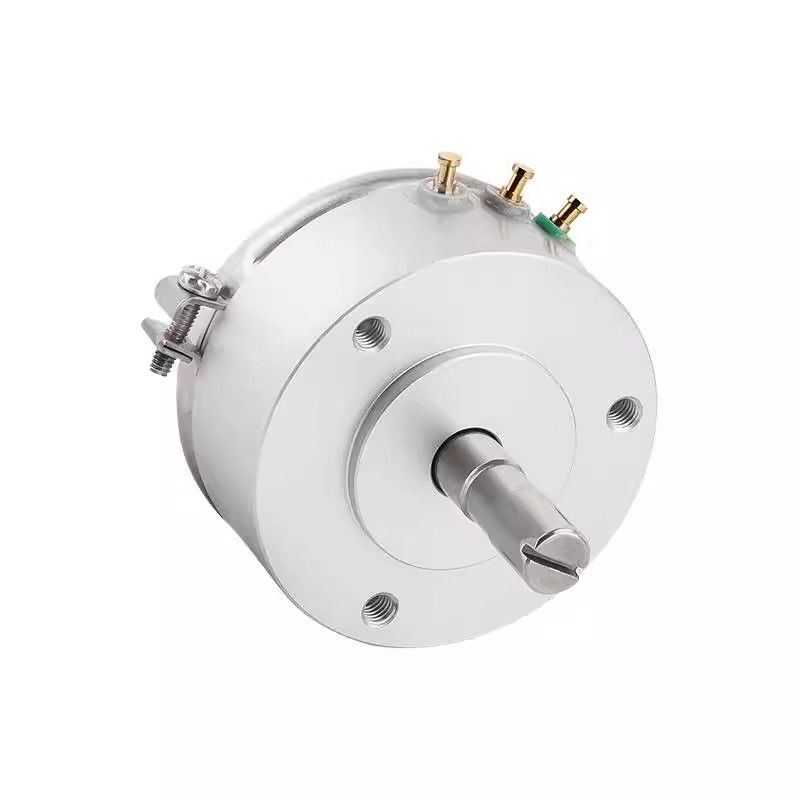

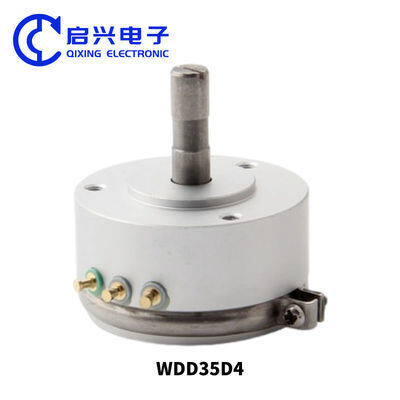

Il potenziometro WDD35D-4 è un sensore di spostamento angolare di precisione a film conduttivo

Specifiche meccaniche

1. Angolo meccanico: rotazione continua di 360°.
2. Coppia di avviamento: ≤1×10^-4 N·M.
3. Cuscinetti: Utilizza due set di cuscinetti a sfera per una rotazione fluida.
4. Albero: Realizzato in acciaio inossidabile per resistenza alla corrosione e all'usura.
5. Alloggiamento: Lega di alluminio con trattamento superficiale ossidato (colore argento) per estetica e durata.

Specifiche di prestazione

1. Valori di resistenza: Disponibile in più valori di resistenza come 1K, 2K, 3K, 5K e 10K.
2. Tolleranza di resistenza: ±15%.
3. Linearità: Offerto con livelli di precisione dell'1%, 0,5%, 0,3%, 0,2% e 0,1%.
4. Angolo elettrico: 345°±2°.
5. Consumo di potenza nominale: 2W (a 70°C).
6. Coefficiente di temperatura: 400ppm/°C.
7. Resistenza di isolamento: ≥1000MΩ (500V D.C.).
8. Rigidità dielettrica: 1000V (AC RMS) per 1 minuto.
9. Fluidità: ±0,10% (alcune fonti indicano ≤0,05%).

Specifiche ambientali

1. Durata meccanica: Fino a 50.000.000 di rotazioni per un funzionamento stabile a lungo termine.
2. Intervallo di temperatura: da -55°C a 125°C, adatto a vari ambienti difficili.
3. Vibrazione: 15g @ 2000Hz per una buona resistenza alle vibrazioni.
4. Shock: 50g 11mS per resistere a determinati carichi d'impatto.

Applicazioni

Grazie alla sua alta precisione, lunga durata, fluidità e risoluzione, il potenziometro WDD35D-4 è ampiamente utilizzato nei sistemi di controllo automatico, nei sistemi servo e nei sistemi di feedback nell'automazione industriale, negli strumenti di precisione, negli attuatori elettrici, nel tessile, nello stampaggio a iniezione, nelle macchine utensili CNC, nelle apparecchiature mediche, nelle automobili, nei treni, negli aerei, nelle navi, nei missili e in altri campi.

Dimensioni del prodotto

Parametri di specifica

Note di utilizzo

1. Durante l'installazione del potenziometro, assicurarsi che l'asse rimanga in linea retta per evitare piegature o deformazioni.
2. Proteggere il potenziometro da gocce d'acqua, vapore, solventi e gas corrosivi.
3. Il cablaggio esterno deve essere saldato nella scanalatura centrale del terminale di uscita. Utilizzare un saldatore elettrico non superiore a 45W e il tempo di saldatura deve essere inferiore a 5 secondi.
4. Quando si applica tensione esterna al potenziometro, assicurarsi che rimanga entro l'intervallo di consumo di potenza nominale per evitare sovraccarichi.
