nome prodotto

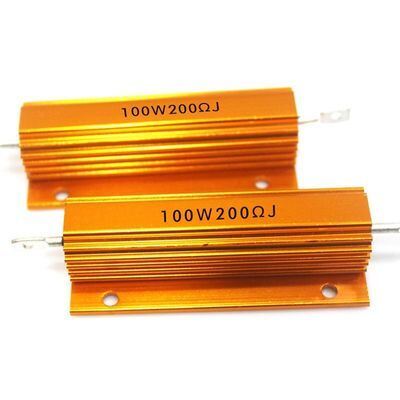

Resistore a filo avvolto con alloggiamento in alluminio dorato RX24 50w 100RJ ad alta potenza
Descrizione del prodotto
La superficie del resistore con guscio in alluminio dorato presenta una scanalatura per la dissipazione del calore, dimensioni ridotte, alta potenza, resistenza alle alte temperature, forte capacità di sovraccarico, resistenza agli agenti atmosferici, alta precisione, resistenza induttiva standard bassa, alta stabilità, architettura robusta e la sua flessibilità è adatta per molteplici opzioni di combinazione, il che favorisce la protezione meccanica e la facilità di installazione e utilizzo.
Caratteristiche
1. Dimensioni ridotte e alta potenza
2. Struttura robusta e alta stabilità;
3. Guscio in alluminio per la dissipazione del calore, adatto per l'installazione su pannelli di dissipazione del calore.
4. Stampaggio a compressione di film di rame siliconico, buone prestazioni di isolamento;
5. Conforme ai requisiti senza piombo/RoHS
Applicazione del prodotto
Campo di applicazione dei resistori con guscio in alluminio dorato ad alta potenza: ampiamente utilizzati nei settori dell'alimentazione, dei convertitori di frequenza, degli ascensori, dell'audio da palcoscenico e delle apparecchiature di fascia alta
Dimensioni
| Stile |
Unità di misura delle dimensioni: mm |
| L1±2 |
L2±1 |
L3±1 |
A±1 |
B±1 |
C±1 |
E±0.3 |
S±1 |
H±0.5 |
| RXG24 10w |
32 |
19 |
14 |
20 |
15.5 |
10.5 |
2 |
10 |
5 |
| RXG24 25w |
47 |
27 |
18 |
27 |
19 |
15 |
3.2 |
15.5 |
7 |
| RXG24 50w |
70 |
50 |
39 |
29 |
21 |
15 |
3.2 |
15.5 |
7 |
| RXG24 80w |
102 |
66 |
35 |
47 |
37 |
28 |
4.5 |
25 |
12 |
| RXG24 100w |
135 |
89 |
69 |
70 |
48 |
46 |
5 |
44.5 |
19.5 |
| RXG24 250w |
155 |
114 |
98 |
77 |
64 |
53 |
5 |
55.5 |
25 |
| RXG24 300w |
155 |
114 |
98 |
77 |
64 |
53 |
5 |
55.5 |
25 |
Specifiche tecniche
| Stile |
Potenza nominale |
Intervallo di resistenza (Ω) |
Tensione massima di esercizio (V) |
Area della piastra di dissipazione del calore |
Peso(g) |
| Con piastra di dissipazione del calore |
Senza piastra di dissipazione del calore |
KAL |
NKAL |
KAL |
NKAL |
area superficiale |
spessore |
| (non induttivo) |
(non induttivo) |
(cm²) |
(mm) |
| RXG24 10w |
10 |
8 |
0.02-6K |
0.03-2.3K |
245 |
180 |
415 |
1 |
6 |
| RXG24 25w |
25 |
13 |
0.012-15K |
0.02-5.5K |
500 |
300 |
535 |
1 |
11 |
| RXG24 50w |
50 |
10 |
0.01-40K |
0.02-12K |
1300 |
600 |
995 |
1 |
30 |
| RXG24 80w |
80 |
45 |
0.1-3.0K |
0.1-3.0K |
1500 |
1000 |
995 |
3 |
90 |
| RXG24 100w |
100 |
50 |
0.4-50K |
0.12-25K |
1900 |
1340 |
995 |
3 |
160 |
| RXG24 250w |
250 |
60 |
0.6-80K |
0.15-40K |
2500 |
1750 |
4765 |
3 |
480 |
| RXG24 300w |
300 |
70 |
0.6-90K |
0.15-50K |
2500 |
1750 |
4765 |
3 |
550 |
Curva di derating di potenza e curva di aumento della temperatura
Caratteristiche prestazionali
| Articoli |
Standard |
Metodi di prova |
| Sovraccarico di breve durata |
±1% |
2,5 volte la potenza/5 secondi |
| Coefficiente di temperatura |
±200 PPM/°C |
Temperatura di prova: interno Temp.100°C |
| Resistenza al calore della saldatura |
±1% |
Temp. di saldatura: 350±10°C, tempo: 3 secondi |
| Tensione di tenuta dielettrica |
Nessuna rottura o scarica |
500V per 60 secondi |
| Vita di carico per umidità |
±0.5% |
Tensione nominale |
| 1,5 ore acceso, 0,5 ore spento a 40±2°C, 90-95% RH per 1000 ore |
| Vita di carico |
±2,0% |
Tensione nominale 1,5 ore acceso, 0,5 ore |
| spento a 25°C per 1000 ore |
| Saldabilità |
Copertura di almeno il 95% |
235±5°C per 2±0,5 secondi |
Specifiche del tipo
Resistore a filo avvolto con guscio in alluminio dorato ad alta potenza Descrizione del modello del prodotto
ad esempio: RX24TM20W15RJ
| RXG24 |
T |
M |
20W |
15R |
J |
| Stile |
Piccola classificazione |
installazione |
Potenza |
Valore |
Tolleranza |
| Resistenza dorata Resistenza dorata non sensibile |
T-tipo con foro di montaggio su un lato S-tipo con foro di montaggio su entrambi i lati |
M-tipo terminale
Y-tipo piombo
|
10W
25W
300W
|
R01 0,01Ω
R10 0,1Ω1
5R 15Ω
40K 40KΩ
|
F±1%
G±2%
J±5%
|
Imballaggio del prodotto
Resistore per LED Luce LED
Descrizione del prodotto
Resistore per auto, resistore per LED, resistore decodificatore HID, resistore con custodia in alluminio, resistore da 50W
1. Utilizzando ceramiche resistenti alle alte temperature come matrice di resistenza, ha elevate prestazioni di dissipazione del calore
2. Selezionare filo di lega di resistenza altamente stabile, avvolgerlo secondo rigorosi metodi di processo e saldarlo a punti su due o più terminali conduttivi, rendendo la resistenza una forte resistenza agli urti e un'alta stabilità. L'incapsulamento con vernice non combustibile fornisce una protezione efficace per il filo di resistenza, migliorandone così la durata;
3. In base ai diversi modelli di veicoli e alle esigenze dei clienti, assemblare fusibili termici e basi in plastica in prodotti finiti.
Caratteristiche
1. I resistori di regolazione per autoveicoli hanno le caratteristiche di alta potenza, dimensioni ridotte, bassa temperatura e prestazioni stabili;
2. Un singolo resistore può raggiungere uno o più valori di resistenza;
3. La matrice di resistenza può essere selezionata in diverse forme come circolare, piatta o quadrata in base ai diversi modelli di veicoli e ai requisiti del cliente. Il filo di avvolgimento della resistenza può essere piatto o rotondo. Può essere avvolto a ondulazione: le basi in plastica possono essere installate e assemblate secondo i requisiti del cliente e possono essere personalizzate con più colori;
4. I fusibili termici con diverse temperature e requisiti possono anche essere equipaggiati secondo i clienti.
Applicazione del prodotto
Ampiamente utilizzato in diverse marche e tipi di auto (resistore del ventilatore dell'auto/resistore di controllo della velocità della ventola/resistore della luce posteriore dell'auto).
Profilo aziendale
Siamo una fabbrica con molti anni di esperienza nella produzione, dedicata a fornire ai clienti prodotti e servizi di alta qualità. Disponiamo di attrezzature di produzione avanzate e di un team di ricerca e sviluppo professionale, in grado di fornire capacità sufficienti e di accettare ordini personalizzati OEM e ODM.
La qualità dei nostri prodotti è stata ampiamente riconosciuta dai clienti e anche il nostro servizio post-vendita ha ricevuto ampi elogi. Con molti anni di esperienza nella produzione, abbiamo fornito servizi e collaborazioni a molti clienti ben noti. Diamo il benvenuto ad amici da tutto il mondo per discutere di cooperazione e forniremo il miglior servizio e prodotti per ricambiare la fiducia e il supporto dei clienti.
Aderiamo sempre alla filosofia aziendale "qualità prima, cliente prima", miglioriamo costantemente la nostra qualità e il nostro livello di servizio e forniamo prodotti e servizi migliori ai clienti. Attendiamo con impazienza la vostra collaborazione e creiamo insieme un futuro migliore!
