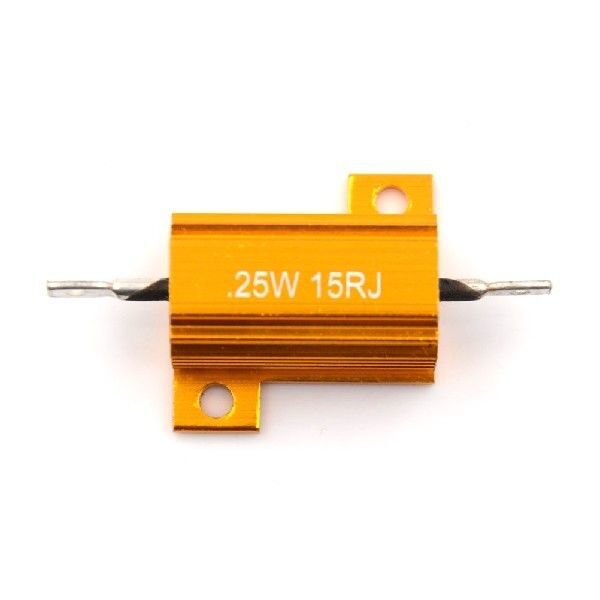

RX24 25W 50W 100W 200W 10 Ohm Cassa in alluminio Wirewound Precision Resistor Alta potenza

Name: RX24 25W 50W 100W 200W 10 Ohm Cassa in alluminio Wirewound Precision Resistor Alta potenza
Brand: Sichuan Qixing Electronics Co., Ltd.
SKU: RX24
Price: 2.25 USD
Availability: InStock

Key Attributes

Marchio:BONENS

Model Number:RX24

Place of Origin:Sichuan, Cina

Standard Packaging:Imballaggio in cartone

Product Summary

RX24 50w 50RJ Resistore a filo avvolto con alloggiamento in alluminio ad alta potenza descrizione: I resistori dorati RX24 hanno le caratteristiche di alta potenza, dimensioni ridotte, forte capacità di sovraccarico, struttura solida e alta affidabilità; sono ampiamente utilizzati in alimentatori, ...

Dettagli del prodotto

Evidenziare:

Intervallo da 25W a 200W

Valore di precisione di 10 Ohm

Disegno della custodia in alluminio

Model Number: RX24

Brand Name: BONENS

Rated Power: 5W~50W

Operating Voltage Range: < 1,5 kV

Rated Resistance Range: 0.1Ω~10KΩ

Maximum Withstand Voltage: di potenza superiore a 1000 V

Temperature Drift Range: ≤ 400 ppm/°C

Working Temperature Range: -55°C+275°C

Rated Power: Da 25 W a 200 W

Resistance: 10 ohm

Housing: Custodia in alluminio

Application: APRITENZE

Descrizione di prodotto

Specifiche e Caratteristiche Dettagliate

RX24 50w 50RJ Resistore a filo avvolto con alloggiamento in alluminio ad alta potenza

descrizione:

I resistori dorati RX24 hanno le caratteristiche di alta potenza, dimensioni ridotte, forte capacità di sovraccarico, struttura solida e alta affidabilità; sono ampiamente utilizzati in alimentatori, frequenza

RX24 25W 50W 100W 200W 10 Ohm Cassa in alluminio Wirewound Precision Resistor Alta potenza

parametro:

Intervallo di potenza nominale: 5W~50W

Intervallo di tensione operativa: <1.5kV

Intervallo di resistenza nominale: 0.1Ω~10KΩ

Tensione massima di tenuta: 3000V

Precisione massima: 1%

Grado di protezione IP: IP53

Vibrazione: 1.5g

Intervallo di deriva della temperatura: ≤400ppm/℃

Intervallo di temperatura di lavoro: -55℃～+275℃

RX24 25W 50W 100W 200W 10 Ohm Cassa in alluminio Wirewound Precision Resistor Alta potenza

Dettagli del prodotto

①. Retrofit LED per rimuovere l'allarme di guasto

②. Magotan, BMW, Mercedes-Benz, ecc., tutte le auto con computer di bordo sono applicabili

③. Rimuovere l'allarme spia di guasto generato dopo la modifica dell'indicatore di direzione a LED

④. Risolvere il problema della svolta troppo veloce

RX24 25W 50W 100W 200W 10 Ohm Cassa in alluminio Wirewound Precision Resistor Alta potenza

◆Installazione: Resistore speciale per l'adattamento di impedenza per indicatori di direzione a LED per autoveicoli, resistore ad alta potenza da 50W6Ω con guscio in alluminio, entrambe le estremità del resistore sono collegate in parallelo ai poli positivo e negativo del cavo di alimentazione dell'indicatore di direzione a LED! Descrizione delle caratteristiche

1. Ha le caratteristiche di dimensioni ridotte, alta potenza e alta precisione. Adotta un processo professionale per l'incapsulamento e la sigillatura, che è migliore dei prodotti esteri simili.

2. Potenza: 5W-1000W, in base ai requisiti del cliente, può essere prodotta in diversi colori come giallo oro, rosso, argento e specifiche di alta precisione non induttive.

3. Ambito di applicazione: alimentatore per banco di prova di invecchiamento, convertitore di frequenza, apparecchiature di automazione, audio, divisore di frequenza e ambiente di controllo industriale rigoroso ad alta richiesta.

4. Conforme alla specifica ROHS e allo standard senza piombo LEAD-FREE.

Caratteristiche del prodotto

I resistori con guscio in alluminio dorato della serie RX24 sono molto stabili e noti per la loro alta qualità. Può consumare alta potenza in uno spazio limitato con una bassa temperatura superficiale, e il calore passa attraverso l'involucro di alluminio e viene rapidamente dissipato al radiatore.

Aumento della temperatura superficiale

Curva di derating

Tabella delle dimensioni del prodotto

specifica	Potenza (W)	L1±1	L2±1	L3±1	W1±0.5	W2±0.5	W3±0.5	H1±0.5	H2±0.5	D1±0.2	D2±0.2	Intervallo di resistenza (Ω)	Metodo di uscita	Peso (G)
RX24	5W	15	11	10	16	12	8	4.4	8	0.7	2.4	0.1~10K	cavo	4.5
	10W(15W)	20	14	10	21	16	11	5	10.5	0.7	3	0.1~10K	Cavi, jack	5.5
	25W	28	17	10	27	20	14	6	13.8	2	3.5	0.1~10K	Cavi, jack	12.5
	35W	33	23	10	29	21.5	16	6.6	15.5	2	3.5	0.1~10K	Cavi, jack	20
	50W	50	40	10	29	21.5	16	6.6	15.5	2	3.5	0.1~10K	Cavi, jack	26

*Note: Le dimensioni sono solo di riferimento, si prega di consultare per dimensioni specifiche e selezione. Deviazione ammissibile del valore di resistenza (%): ±5% ±10%, tensione di tenuta (V): 1500.

Caratteristiche elettriche e meccaniche

caratteristica	Metodo di ispezione	Requisiti di prestazione	Standard di prova
Resistenza del terminale	Il terminale viene sottoposto a una forza di trazione di 20N per 10 secondi.	nessun danno visibile	IEC60115-1 4.16
Resistenza alle vibrazioni	10~55HZ/0.75mm/2H*3	nessun danno visibile	IEC60115-1 4.22
Sovraccarico a breve termine	10xPr 5S	△R/R≤±2.0%	IEC60115-1 4.13
Resistenza di isolamento	DC500V,R>100MΩ	△R/R≤±0.5%	IEC60115-1 4.6
Tensione di tenuta dell'isolamento	UN,60S,I≤1mA	△R/R≤±1%	IEC60115-1 4.7
Durata	Min(UP,UR),1.5H-ON,0.5H-OFF,1000H	△R/R≤±5%	IEC60115-1 4.25
Conservazione ad alta temperatura	125℃,80%,500H	nessun danno visibile	IEC60115-1 4.23
Resistente al calore di saldatura	350±5℃,3S±0.5S	△R/R≤±0.5%	IEC60115-1 4.18

Codice di identificazione del prodotto finito

RX24	50	6R	J	L
Categoria di prodotto	potenza nominale	resistenza	Precisione	Cablaggio
Serie RX24 (guscio in alluminio dorato)	50=50W 100=100W	R1=0.1Ω 100R=100Ω	F=±1% G=±2% H=±3% J=±5% K=±10%	L=Cavo K=Jack

*Note: RX24 50W 6Ω ±5%, modello: RX24-50-6RJ-L; bassa induttanza, aggiungere la lettera N nel modello, ad esempio: N RX24-50-6RJ

■Raccomandazioni per l'uso dei resistori

◆Si consiglia di lasciare un margine di potenza di 1,5 volte per il resistore nel circuito. Ad esempio, la tensione nel circuito è 100V e la corrente è 0,01A. Calcolare la potenza: P=100*0,01=1W. A questo punto, il resistore non può essere utilizzato con 1W. Calcolare 1*1,5=1,5 W, non esiste un resistore da 1,5W, quindi è necessario un resistore da 2W.
