Dettagli del prodotto
Luogo di origine: Cina
Marca: BONENS
Certificazione: RoHS
Numero di modello: RX24/RXG24
Termini di trasporto & di pagamento
Tipo: |
Resistenza di cassa in alluminio |
Modello: |
RX24/RXG24 |
Campo di potenza stimato: |
5W~500W |
Diviazione di resistenza ammissibile: |
5% |
materiale: |
Ferita del cavo |
coefficiente di temperatura: |
Ptc |
Intervallo di deriva della temperatura: |
≤ 300 ppm/°C |
Intervallo di temperatura di funzionamento: |
-55°C~+300°C |
Caratteristiche di potenza: |
Ad alta potenza |
Forma: |
Forma di foglio piatto |
caratteristica di frequenza: |
Frequenza ultraelevata |
Tipo: |
Resistenza di cassa in alluminio |
Modello: |
RX24/RXG24 |
Campo di potenza stimato: |
5W~500W |
Diviazione di resistenza ammissibile: |
5% |
materiale: |
Ferita del cavo |
coefficiente di temperatura: |
Ptc |
Intervallo di deriva della temperatura: |
≤ 300 ppm/°C |
Intervallo di temperatura di funzionamento: |
-55°C~+300°C |
Caratteristiche di potenza: |
Ad alta potenza |
Forma: |
Forma di foglio piatto |
caratteristica di frequenza: |
Frequenza ultraelevata |

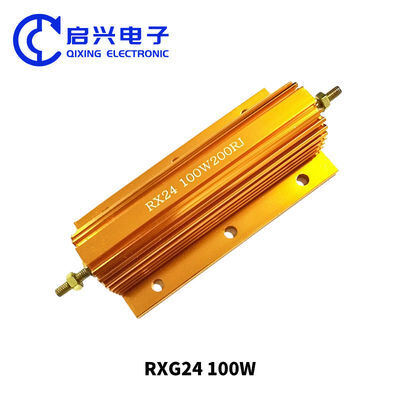

RX24 Resistore in cassa di alluminio verde LED Resistore di potenza di decodifica 10w
nome del prodotto
Resistore Wirewound ad alta potenza 25w Resistore in cassa di alluminio in metallo verde
Descrizione del prodotto
La superficie della resistenza in guscio d'alluminio dorato ha una scanalatura di dissipazione del calore, piccole dimensioni, grande potenza, resistenza alle alte temperature, forte capacità di sovraccarico, resistenza alle intemperie, alta precisione,resistenza induttiva standard bassa, alta stabilità, architettura robusta e la sua flessibilità è buona per opzioni di combinazione multiple, che favorisce la protezione meccanica e la facilità di installazione e utilizzo.
Caratteristiche del prodotto
1Piccole dimensioni e alta potenza.
2Struttura robusta e elevata stabilità;
3. Conchiglia in alluminio per la dissipazione del calore, adatta per l'installazione di pannelli di dissipazione del calore.
4. moltiplicazione per compressione di pellicole in rame di silicio, buone prestazioni di isolamento;
5. Conforme ai requisiti RoHS/senza piombo
Applicazione del prodotto
Campo di applicazione delle resistenze in guscio d'alluminio in oro ad alta potenza: ampiamente utilizzate nelle industrie dell'alimentazione, del convertitore di frequenza, dell'ascensore, dell'audio da palco e delle apparecchiature di fascia alta
Dimensioni 尺寸
| Stile | Unità di dimensioni: mm | ||||||||
| L1±2 | L2±1 | L3±1 | A ± 1 | B±1 | C ± 1 | E±0.3 | S±1 | H± 0.5 | |
| RXG24 10w | 32 | 19 | 14 | 20 | 15.5 | 10.5 | 2 | 10 | 5 |
| RXG24 25w | 47 | 27 | 18 | 27 | 19 | 15 | 3.2 | 15.5 | 7 |
| RXG24 50w | 70 | 50 | 39 | 29 | 21 | 15 | 3.2 | 15.5 | 7 |
| RXG24 80w | 102 | 66 | 35 | 47 | 37 | 28 | 4.5 | 25 | 12 |
| RXG24 100w | 135 | 89 | 69 | 70 | 48 | 46 | 5 | 44.5 | 19.5 |
| RXG24 250w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
| RXG24 300w | 155 | 114 | 98 | 77 | 64 | 53 | 5 | 55.5 | 25 |
Specifiche tecniche 技术说明
| Stile | Classificazione di potenza | Intervallo di resistenza ((Ω) | tensione di funzionamento massima ((V) | Area della piastra di dissipazione del calore |
(g) |
||||
| di larghezza superiore a 50 mm | senza piastra di dissipazione del calore | KAL | NKAL (non induttivo) |
KAL | NKAL (non induttivo) |
superficie (cm2) |
spessore (mm) |
||
| RXG24 10w | 10 | 8 | 0.02-6K | 0.03-2.3K | 245 | 180 | 415 | 1 | 6 |
| RXG24 25w | 25 | 13 | 0.012-15K | 0.02-5.5K | 500 | 300 | 535 | 1 | 11 |
| RXG24 50w | 50 | 10 | 0.01-40K | 0.02-12K | 1300 | 600 | 995 | 1 | 30 |
| RXG24 80w | 80 | 45 | 0.1-3.0K | 0.1-3.0K | 1500 | 1000 | 995 | 3 | 90 |
| RXG24 100w | 100 | 50 | 0.4-50K | 0.12-25K | 1900 | 1340 | 995 | 3 | 160 |
| RXG24 250w | 250 | 60 | 0.6-80K | 0.15-40K | 2500 | 1750 | 4765 | 3 | 480 |
| RXG24 300w | 300 | 70 | 0.6-90K | 0.15-50K | 2500 | 1750 | 4765 | 3 | 550 |
Curva di riduzione della potenza e curva di aumento della temperatura curva di riduzione della potenza e curva di riscaldamento
Curva di potenza, curva di proporzione, curva di temperatura, curva di aumento
Caratteristiche delle prestazioni
| 项目Articolo 2 | 标准值Norme | metodi di provaMetodi di prova |
| 短时间过负荷 (quanti tempi sono troppo carichi) Sovraccarico di breve durata |
± 1% | 2.5倍额定功率/5秒 2.5 volte potenza/5 secondi |
| 温度系数 Coefficiente di temperatura |
± 200 ppm/°C | 实验温度:室温+100°C Temperatura di prova:temperatura interna.100°C |
| 耐热性 resistenza al calore Resistenza al calore della saldatura |
± 1% | ¥ ¥ ¥ temperatura:350 ± 10°C,时间:3秒 Temperatura di saldatura:350±10°CTempo: 3 secondi. |
| resistente alla tensione elettrica tensione di resistenza dielettrica |
无烧毁或绝缘性破坏 Nessun guasto o flashover |
施加 diretta corrente elettrica500 V持续1Un minuto. 500V per 60 secondi |
| 耐湿负荷 resistenza all'umidità L'umidità carica la vita |
± 0,5% | 温度:40±2°C,Relativa umidità:90-95%,1倍额定 pressione di lavoro 时间1000小时(1.5小时开0.5小时关) Tensione nominale 1.5 ore di funzionamento,0.5 ore di disattivazione a 40±2°C90-95 RH per 1000h |
| 负荷 durata della vita Durata di carico |
± 2,0% | 温度:25°C,1倍额定 lavoro tensione elettrica, tempo1000小时 (1.5小时开0.5小时关) Voltaggio nominale 1,5 ore ON,0.5 ore STOP a 25°Cper 1000 ore |
| - Si può usare. Soldibilità |
吃锡 superficie95%sopra. Copertura di almeno il 95% |
¥ ¥ ¥ temperatura:235 ± 5°C,时间:2±0.5秒 235 ± 5°Cper 2±0,5 secondi |
Specificità del tipo 型号说明
Resistenza a fibra di alluminio in guscio d'oro ad alta potenzaDescrizione del modello di prodotto
ad esempio:RX24TM20W15RJ
| RXG24 | T | M | 20W | 15R | J |
| prodotto类别Stile | 小分类 Piccola classificazione |
modalità di installazione installazione |
功率 Potenza |
成品阻值 Valore |
誤差 Tolleranza |
| RXG24黄金 电阻 Resistenza d'oro NKAL无感金黄色 电阻 La resistenza d'oro non ha senso |
- Cosa?单边安装孔式 Tipo di foro di montaggio a lato singolo in T |
- Cosa?端子式 Tipo di terminale M |
10W 25W 300 W |
R01 0,01Ω R10 0,1Ω 15R 15Ω 40K 40KΩ |
F ± 1% G ± 2% J ± 5% |
Imballaggio del prodotto 产品包装
Catalogo dei prodotti
Resistenza luminosa a LED LED车灯电阻器
nome del prodotto
Segnale di svolta LED per autoveicoli resistore di alluminio in alluminio oro resistore HID
Descrizione del prodotto
Resistenza luminosa per autoveicoli, resistenza a LED, resistenza decodificatrice HID, resistenza in cassa in alluminio, resistenza 50W
1Utilizzando ceramiche resistenti ad alte temperature come matrice di resistenza, ha elevate prestazioni di dissipazione del calore
2. selezionare un filo di lega di resistenza elevata, avvolgerlo secondo metodi di processo rigorosi e saldarlo su due o più terminali conduttivi,che rendono la resistenza hanno una forte resistenza all'impatto e alta stabilità. l'incapsulamento di vernice non combustibile fornisce una protezione efficace del filo di resistenza, migliorandone così la durata di vita;
3- secondo i diversi modelli di veicoli e le esigenze del cliente, assemblare fusibili a temperatura e basi di plastica in prodotti finiti.
Caratteristiche del prodotto
1Le resistenze di regolazione delle automobili hanno le caratteristiche di alta potenza, piccole dimensioni, bassa temperatura e prestazioni stabili;
2Un singolo resistore può raggiungere uno o più valori di resistenza;
3La matrice di resistenza può essere selezionata in diverse forme come circolare, piatta o quadrata in base ai diversi modelli di veicoli e alle esigenze del cliente.Il filo di avvolgimento di resistenza può essere piatto o rotondo. Può essere rivestito di cartone ondulato: le basi in plastica possono essere installate e assemblate in base ai requisiti del cliente e possono essere personalizzate con più colori;
4I fusibili a temperatura con diverse temperature e requisiti possono anche essere equipaggiati in base ai clienti.
Applicazione del prodotto
Ampiamente utilizzato in diverse marche e tipi di automobili (resistenza del ventilatore automobilistico/resistenza del controllo della velocità del ventilatore/resistenza del fanale automobilistico).
Specifiche tecniche 技术说明
| Modello | potenza nominale ((W) | Intervallo di resistenza (Ω) | Resistenza Tolleranza (%) |
coefficiente di temperatura ((×10- 6/°C) |
tensione di isolamento (V) |
Tensione massima di sovraccarico (V) |
|||||||||||||
| di larghezza superiore a 50 mm | senza piastra di dissipazione del calore | ||||||||||||||||||
| RX24 | 5 | 3 | 0.0121KΩ | F ((± 1%) J ((±5%) |
± 100 ± 50 |
1000 | 1500 | ||||||||||||
| 10 | 8 | 0.010~1.5KΩ | |||||||||||||||||
| 20 | 12.5 | 0.012~7.5KΩ | |||||||||||||||||
| 30 | 15 | 0.012~10KΩ | |||||||||||||||||
| 50 | 20 | 0.010~15KΩ | |||||||||||||||||
| RXG24 | 75 | 45 | 0.012~20KΩ | 2000 | 3000 | ||||||||||||||
| 100 | 50 | 0.012~24KΩ | |||||||||||||||||
| 150 | 55 | 0.012~30KΩ | |||||||||||||||||
| 200 | 55 | 0.012~36KΩ | |||||||||||||||||
| 250 | 60 | 0.012~39KΩ | |||||||||||||||||
| 300 | 75 | 0.010~47KΩ | |||||||||||||||||
| 500 | 200 | 0.010~51KΩ | |||||||||||||||||
Caratteristiche delle prestazioni
| 项目Articoli | 标准值Standard | 测试方法Metodi di prova |
| 短时间过负荷 (quanti tempi sono troppo carichi) Sovraccarico di breve durata |
△R≤±(2%R0+0,05Ω) | 增加10倍额定功率的电压或最高阻阻值并计算每度的阳值变化率 Per aumentare la tensione di 10 volte la potenza nominale o la resistenza più alta e il tasso di variazione della resistenza di ciascun calcolo |
| 温度系数 Coefficiente di temperatura |
± 300 PPM/°C | 实验温度:室温+100°C Temperatura di prova; temperatura interna di 100°C |
| 耐热性 resistenza al calore Resistenza al calore della saldatura |
△R≤±(1%R0+0,05Ω) | temperatura: 350±10°C, tempo: 3 secondi Temperatura di saldatura: 350 ± 10 °C, tempo: 3 secondi |
| 温度 ciclo Cicli di temperatura |
△R≤±(5%R0+0,05Ω) | Mettete 30 minuti a - 55°C e poi 10 minuti e 15 minuti a + 25°C e poi Posizionare per 30 minuti a +275°C, poi posizionare per 10-15 minuti a +25°C, con 5 cicli In 55 DEG C quando posizionato per 30 minuti e poi a +25C posizionato 10-15 minuti, e poi in +275 DEG C quando posizionato 30 minuti, e poi a +25 C posizionato 10-15 minuti,un totale di 5 cicli |
| 耐湿负荷 resistenza all'umidità L'umidità carica la vita |
△R≤±(5%R0+0,05Ω) | 温度:40±2°C, relativa umidità:90-95%,1倍额定工作电压,时间 1000 ore (un'ora e mezza) tensione nominale accesa per 1,5 ore,0.5 ore di disattivazione a 40±2°C, 90-95 & RH per 1000 ore" |
| 耐温负荷 durata di vita Durata di carico della resistenza alla temperatura |
△R≤±(5%R0+0,05Ω) | Pressione elettrica fissa o massima di lavoro da applicare a un recipiente umido a temperatura costante di 70±2°C (prendi il più piccolo) 共1000小时 ((通1.5小时,断0.5小时) Nel riquadro di temperatura e umidità costanti 70 DEG + o - 2 C è applicata la tensione nominale o la tensione massima di funzionamento (la tensione inferiore) per un totale di 1000 ore (1,5 ore,0.5 ore) |
| - Si può usare. Soldibilità |
吃锡 superficie 95% o più Copertura di almeno il 95% |
La temperatura è di 245 ± 3°C, il tempo di 2 ± 0,5 secondi è di 245 ± 3°C per 2-3 secondi. |
| 断续过负荷 (condizionato) Sovraccarico intermittente |
△R≤±(1%R0+0,05Ω) | 4 volte la tensione elettrica fissa o la tensione elettrica di carico massimo ininterrottamente ridotto (preferibilmente minore) test 1 secondo, arresto 25 secondi, ciclo 10000 + 200 volte 4 volte la tensione nominale o la tensione di carico intermittente massima (la più bassa) per testare un secondo, fermare 25 secondi.loop 10000+200 volte |
| 引出端强度 Resistenza alla trazione terminale |
△R±(2%R0+0,1Ω) | 拉力10N Tensione 10N |
| resistenza al fuoco Resistenza alle fiamme |
Non c'è fiamma evidente. Non c'è un fuoco evidente. |
Diviso in 5,10, 16 volte potenza + carico di scambio 5 minuti Rispettivamente, secondo 5, 10,16 volte la potenza più carico CA per 5 minuti |
Tipo Specificazione
Resistenza di alluminio all'alluminio per lampadina di auto Resistenza a LED 20W
ad esempio:RX24TM20W15RJ
| RXG24 | T | M | 20W | 15R | J |
| prodotto类别Stile | 小分类 Piccola classificazione |
modalità di installazione installazione |
功率 Potenza |
成品阻值 Valore |
誤差 Tolleranza |
| RXG24汽车电阻 Resistenza dell'automobile |
- Cosa?单边安装孔式 Tipo di foro di montaggio a lato singolo in T |
- Cosa?端子式 Tipo di terminale M |
10W 25W 300 W |
R01 0,01Ω R10 0,1Ω 15R 15Ω 40K 40KΩ |
F ± 1% G ± 2% J ± 5% |
