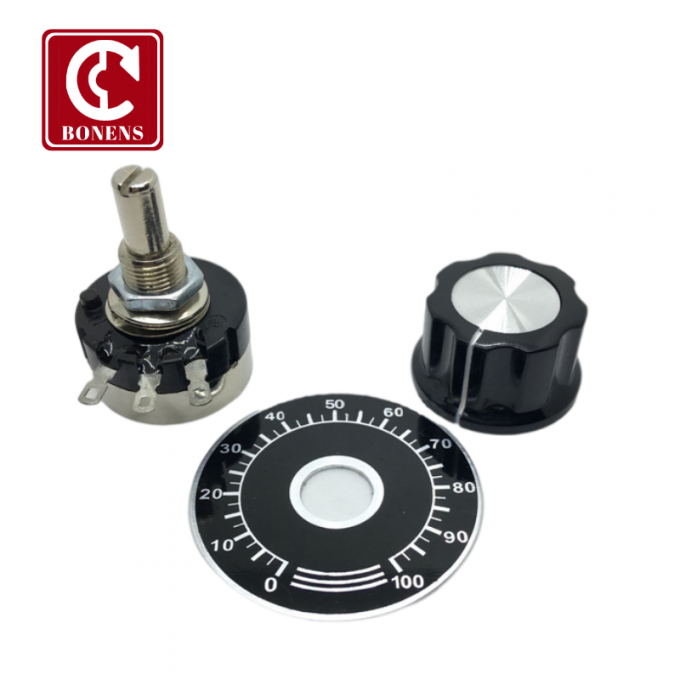

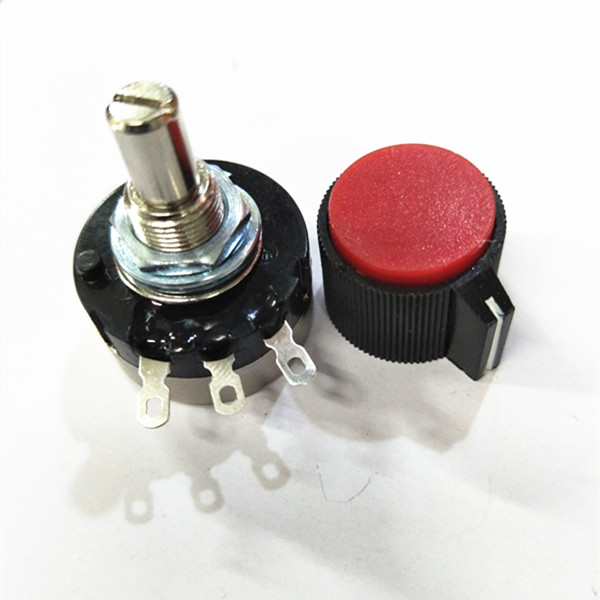

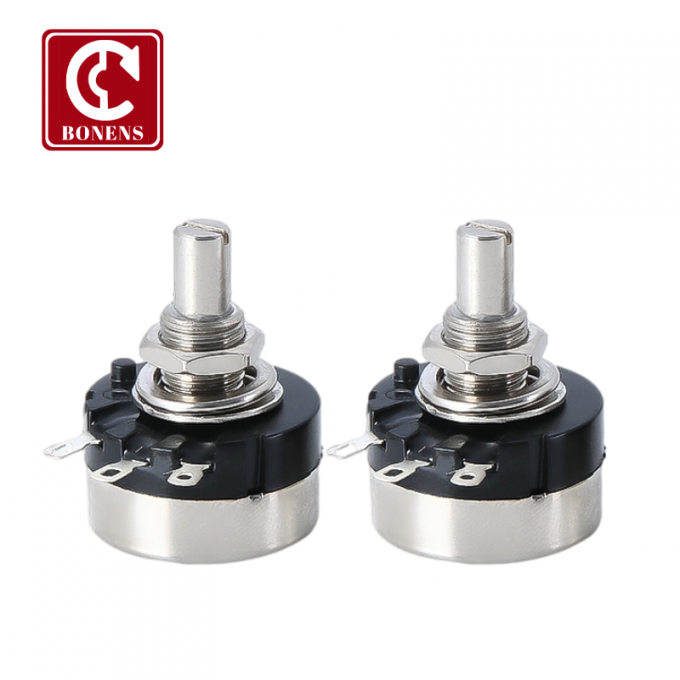

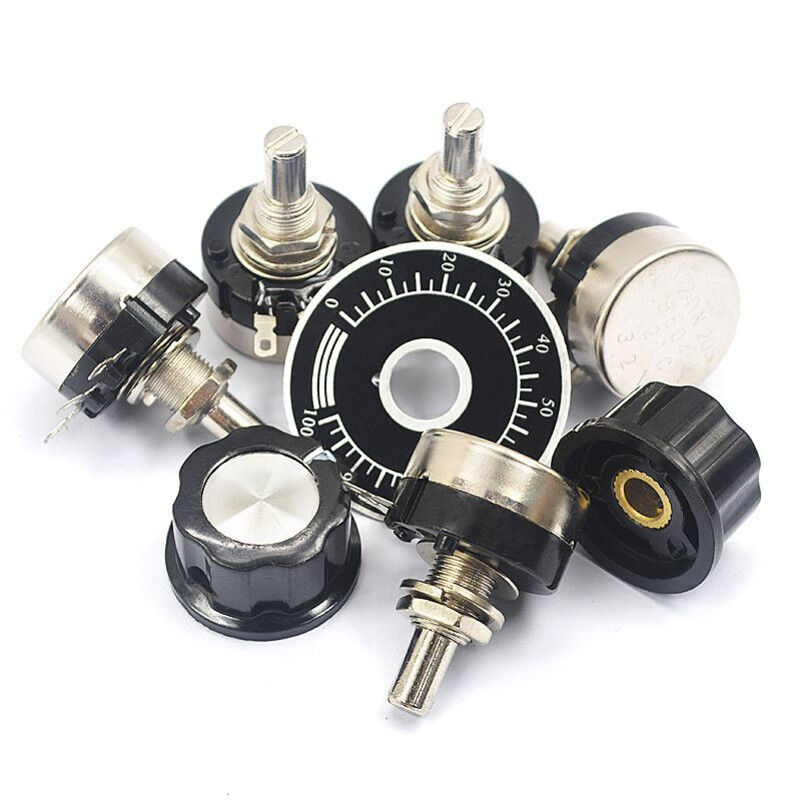

RV24YN20S Film di carbonio regolabile potenziometro a giro singolo resistore variabile rotante
Key Attributes
Product Summary
RV24YN20S potenziometro a pellicola di carbonio regolabile a giro singolo resistore variabile rotativo 1K 2K 5K 10K 20K potenziometro regolabile Descrizione del prodotto Specificità Caratteristiche elettriche: Intervallo di resistenza totale B50Ω~B2MΩ A,C:1KΩ~2MΩ Tolleranza alla resistenza ± 10% ...
Dettagli del prodotto
Regolabile a giro singolo
,Intervallo da 1K a 20K
,Elemento di pellicola di carbonio
RV24YN20S potenziometro a pellicola di carbonio regolabile a giro singolo resistore variabile rotativo 1K 2K 5K 10K 20K potenziometro regolabile




|
Caratteristiche elettriche:
|
|||
|
|
B50Ω~B2MΩ
|
||
|
A,C:1KΩ~2MΩ
|
|||
|
Tolleranza alla resistenza
|
± 10%
|
||
|
Resistenza terminale
|
≤ 3Ω
|
||
|
|
B ((lineare)
|
||
|
A (logaritmo)
|
|||
|
C ((Loggia inverso)
|
|||
|
Variazione della resistenza al contatto
|
3% o 3Ω, a seconda del valore maggiore
|
||
|
|
B:0.25W/40°C,0W/85°C
|
||
|
AC:0.125W/40°C,0W/85°C
|
|||
|
|
B:DC315V o potenza nominale, se inferiore
|
||
|
AC:DC200V o potenza nominale, se inferiore
|
|||
|
Resistenza all'isolamento
|
≥ 100MΩ
|
||
|
Resistenza dielettrica
|
AC1000V 1 minuto
|
||
|
Angolo elettrico
|
280°±10°
|
||
|
Caratteristica ambientale:
|
|||
|
Calore di saldatura
|
350°C 3 secondi
|
||
|
Vita di rotazione
|
15,000 cicli
|
||
|
Durata di carico
|
1000 ore con carico nominale
|
||
|
|
3 direzioni per 2 ore ciascuna,
|
||
|
Amplitudine 1,5 mm
|
|||
|
Caratteristica di temperatura
|
-10°C 30 minuti senza carico
|
||
|
Esposizione a basse temperature
|
1 ora senza carico
|
||
|
L'umidità e il sollevamento del carico
|
40°C 90~95%RH 500 ore
|
||
|

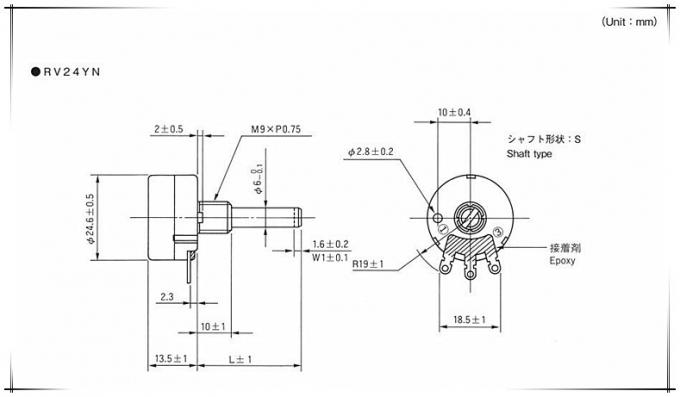

Caratteristiche meccaniche:
|
|||
|
Angolo meccanico
|
300°±5°
|
||
|
Torsione dell'albero
|
5~30mN.m ((51~306gf.cm)
|
||
|
Ferma forza
|
900 mN.m min.
|
||
|
Intervallo di temperatura di funzionamento
|
-10°C~+85°C
|
||
|
Soldibilità
|
235°C,5 secondi
|
||
|
Torsione di serraggio del dado
|
1470mN.m max. ((15kgf.cm max.)
|
||
