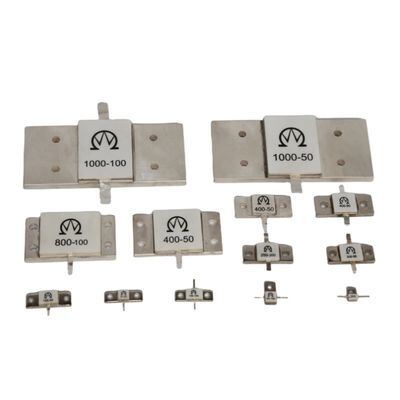

Resistore a flangia RF ad alta potenza 1200W Composizione ceramica Ampio intervallo di temperatura operativa

Key Attributes

Marchio:BONENS

Model Number:RIG

Place of Origin:Sichuan, Cina

Minimum Order Quantity:100

Product Summary

Descrizione del prodotto 100W 150W 200W 250W 400W 800W 1000W 500W terminali ad alta potenza 100W 150W 200W 250W 400W 800W 1000W 500W terminali ad alta potenza 10ohm 50ohm Tutti i flange RF resistore può fare con un terminale o due terminali Disegno della resistenza a un terminale da 100 W 150W due ...

Dettagli del prodotto

Evidenziare:

Alta potenza da 1200 W

Composizione ceramica

Ampia gamma di temperature

Specification: 800 W~1200 W

Packaging Type: Inscatolato

Package / Case: Sacchetto di plastica

Description: Terminali Resistenza RF da 10ohm 50ohm

Resistance: 1 ~500Ω, 1 ~500Ω

Resistance Tolerance: ± 5%

Item Name: Resistori ad alta potenza RIG Resistore RF 1000 watt 50 ohm 100 ohm

Technology: Composizione ceramica

Package Type: Tipo di pacchetto

Temperature Coefficient: ±300*10-6/°C

Operating Temperature: -55°C~+165°C

Power (Watts): 1W-1200W

Rated Power: 1~1200 W

Rated Power: 800W-1200W

Resistance: 10 ohm, 50 ohm

Material: Composizione ceramica

Type: Resistore flangiato RF

Descrizione di prodotto

Specifiche e Caratteristiche Dettagliate

Resistore a flangia RF ad alta potenza 1200W Composizione ceramica Ampio intervallo di temperatura operativa

Descrizione del prodotto

100W 150W 200W 250W 400W 800W 1000W 500W terminali ad alta potenza

100W 150W 200W 250W 400W 800W 1000W 500W terminali ad alta potenza 10ohm 50ohm

Tutti i flange RF resistore può fare con un terminale o due terminali

Disegno della resistenza a un terminale da 100 W

150W due terminali di resistenza RF

250W 10ohm 50ohm due terminali

400 W10 ohm 50 ohm due terminali

500W 10 ohm 50 ohm uno dei terminali della resistenza RF

600w 10ohm 50ohm uno dei terminali della resistenza RF disegno

800W 10 ohm 50 ohm due terminali

1000W 10 ohm 50 ohm Disegno della resistenza RF di un terminale

Specificità

100W 150W 200W 250W 400W 800W 1000W 500W terminali ad alta potenza 10ohm 50ohm resistore RF parametri

Caratteristiche elettriche
Intervallo di resistenza nominale	1 ~ 500Ω
Intervallo di resistenza nominale	± 5%
Intervallo di frequenza	0~2 GHz
Rapporto delle onde stazionarie	1.2~1.3
Resistenza dell'isolamento	≥ 1GΩ
Resistere alla tensione	500V/1 mm (spessore del substrato)
Caratteristiche ambientali
Potenza nominale	1~1200W (70°C)
Intervallo di temperatura	-55°C~+165°C
TCR	± 300 × 10-6/°C
Shock di temperatura (-55°C/+125°C, 3 volte)	ΔR≤±5%R
Protezione dall'umidità (GJB306A-96-Metodo 106)	ΔR≤±5%R
Vibrazione (10-500HZ, 0,75 mm, 6h)	ΔR≤±3%R, nessun danno meccanico
Prova a bassa temperatura (-55°C, 24 ore)	ΔR≤±5%R
Durata di carico (96)	ΔR≤±5%
Colpire	ΔR≤±3%R
Caratteristiche fisiche
Forza terminale ((10N,5S)	Non sciogliere e cadere.
Saldabilità ((240°C,3s)	Superficie di copertura dello strato di stagno del 95%
