Resistore a flangia da 100W 50 Ohm con tolleranza del 5 percento per applicazioni RF ad alta potenza
Resistore a flangia da 100W 50 Ohm con tolleranza del 5 percento per applicazioni RF ad alta potenza
Key Attributes
Marchio:BONENS
Model Number:impianto
Place of Origin:Sichuan, Cina
Minimum Order Quantity:100
Product Summary
Resistore flangiato da 100 W (1-500 Ω, tolleranza ±5%) con intervallo di frequenza 0-2 GHz, SWR 1,2-1,3 e temperatura operativa da -55 ℃ a +165 ℃. Certificazione RoHS, TUV, ISO9001. Sono disponibili opzioni di terminale personalizzato.
Dettagli del prodotto
Evidenziare:
100W 50 Ohm
,Tolleranza del 5%.
,RF ad alta potenza
Resistance Range:
1Ω-500Ω
Resistance Tolerance:
± 5%
Frequency Range:
0~2 GHz
Standing Wave Ratio:
1.2-1.3
Temperature Coefficient:
±300*10-6/℃
Operating Temperature:
-55°C~+165°C
Withstand Voltage:
500 V/1 mm
Size:
20*6*2.7
Insulation Resistance:
≥ 1GΩ
Rated Power:
1~1200 W (70°C)
Temperature Shock:
ΔR≤±5%R
Moisture Proof:
ΔR≤±5%R
Vibration Resistance:
ΔR≤±3%R, nessun danno meccanico
Terminal Strength:
10N,5S
Solderability:
240 ℃, 3 secondi
Rated Power:
100 W
Resistance:
50 ohm, 100 ohm
Resistance Range:
da 1 a 500 ohm
Tolerance:
±5%
Frequency:
0-2GHZ
Descrizione di prodotto
Specifiche e Caratteristiche Dettagliate
100W 50ohm 100ohm resistore a flange
Visualizzazione del prodotto
Resistenze a flange RF ad alta potenza progettate per applicazioni industriali e di telecomunicazione.

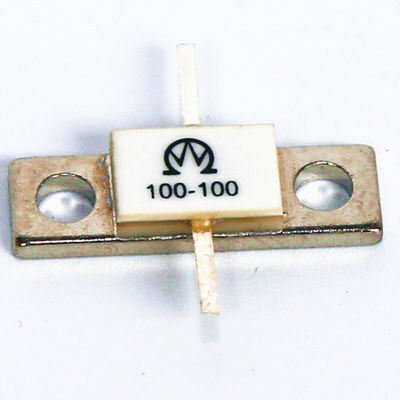

Immagini del prodotto
Gamma di potenza e configurazioni
Disponibile in potenze da 100W a 1000W con valori di resistenza da 10 ohm a 50 ohm.Tutti i resistori a flange RF possono essere configurati con terminali singoli o doppi per soddisfare i vari requisiti applicativi.
Disegni tecnici
Specifiche tecniche
Caratteristiche elettriche
| Intervallo di resistenza nominale | 1 ~ 500Ω |
| Tolleranza alla resistenza | ± 5% |
| Intervallo di frequenza | 0 ~ 2 GHz |
| Rapporto delle onde stazionarie | 1.2 ~ 1.3 |
| Resistenza dell'isolamento | ≥ 1GΩ |
| Resistere alla tensione | 500V/1 mm (spessore del substrato) |
Caratteristiche ambientali
| Potenza nominale | 1 ~ 1200W (70°C) |
| Intervallo di temperatura di funzionamento | -55°C ~ +165°C |
| TCR (coefficiente di resistenza a temperatura) | ± 300 × 10−6/°C |
| Shock di temperatura (-55°C/+125°C, 3 volte) | ΔR ≤ ± 5%R |
| Protezione dall'umidità (GJB306A-96-Metodo 106) | ΔR ≤ ± 5%R |
| Vibrazione (10-500 Hz, 0,75 mm, 6h) | ΔR ≤ ± 3%R, nessun danno meccanico |
| Prova a bassa temperatura (-55°C, 24 ore) | ΔR ≤ ± 5%R |
| Durata di carico (96 ore) | ΔR ≤ ± 5% |
| Resistenza alle collisioni | ΔR ≤ ± 3%R |
Caratteristiche fisiche
| Resistenza terminale (10N, 5S) | Non sciogliere e cadere. |
| Saldabilità (240°C, 3 s) | Superficie di copertura dello strato di stagno del 95% |
Imballaggio e consegna
